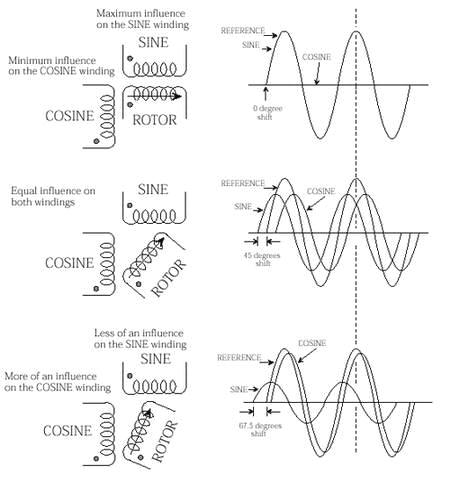

ความสัมพันธ์ระหว่างตำแหน่งเพลากับแรงดันค่ายอดที่เกิดขึ้นบนขดลวดแต่ละชุด

การทำงาน

       เมื่อเริ่มต้นเปิดสวิตซ์จ่ายไฟเข้าชุดคอนโทรลเลอร์หรือชุดเซอร์โวไดร์ฟ คอนโทรลเลอร์จะจ่ายสัญญาณอ้างอิงความถี่สูงเข้าไปที่ขดลวดสเตเตอร์ชุดที่หนึ่ง

      จากนั้นก็เกิดการเหนี่ยวนำ และเกิดแรงเคลื่อนเหนี่ยวนำขึ้นที่ขดลวดที่พันอยู่ที่โรเตอร์
        แรงเคลื่อนเหนี่ยวนำนี้จะทำหน้าที่เป็นแหล่งจ่าย จ่ายกระแสให้กับขดลวดปฐมภูมิชุดที่สองทำให้เกิดสนามแม่เหล็กและเหนี่ยวนำข้ามไปยังขดลวดทุติยภูมิ sine และ cosine

      สัญญาณที่ได้จากการเหนี่ยวของขดลวดทุติยภูมิ sine และ cosine  จะมีมุมต่างเฟสกัน 90 องศา ตามลักษณะของขดลวดที่วางทำมุมต่างกัน ส่วนขนาดของสัญญาณในแต่จะช่วงเวลาก็จะมีขนาดไม่เท่ากัน โดยขึ้นอยู่กับมุมของสนามแม่เหล็กจากโรเตอร์ที่ไปตัดกับขดลวดsine และ cosine ดังรูป

อินพุท
เอาท์พุท

จากนั้นสัญญาณทั้งสอง (sine signal และ cos signal) ที่ได้ก็จะถูกป้อนกลับไปยังชุดคอนโทรลเลอร์ และถูกแปลงเป็นสัญญาณดิจิตอลโดยอุปกรณที่เรียกว่า  resolver-to-digital converter  (RDC ซึ่งเป็น IC  เพียงตัวหนึ่ง)  ซึ่งมีจำนวนอยู่ในช่วง  1000-4000  พัลส์ ต่อการหมุน  1  รอบ โดยขึ้นอยู่กับความละเอียดของ RDC ดังรูป

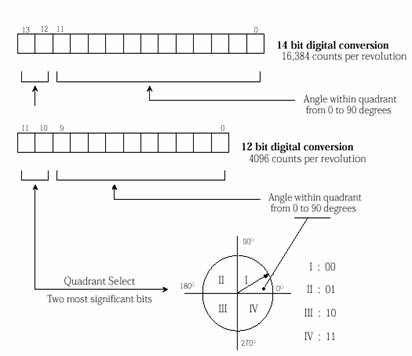

ตัวอย่างเช่น RDC 14 บิทก็จะสามารถแปลงเป็นสัญญาณดิจิตอลได้ความละเอียดเท่ากับ 16,384 พัลส์/รอบ
   โดยบิทที่12และ13 จะรายงานตำแหน่งว่าอยู่ในควอแดรนท์ใด ส่วนบิทที่0 ถึง12 จะทำหน้าที่รายงานตำแหน่งของโรเตอร์ในควอแดรนท์นั้นๆ

ตาราง แสดงค่าความละเอียดเป็นระบบดิจิตอลตลอด 360 องศา

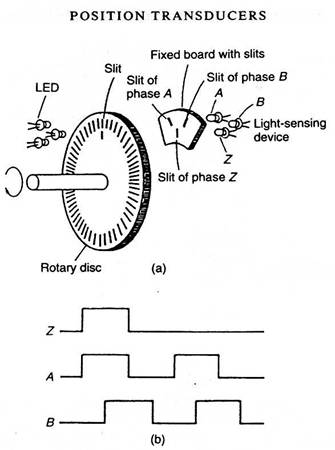

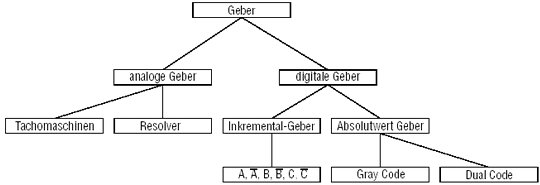

      incremental encoder โดยทั่วไปจะไม่นิยมใช้กับระบบเซอร์โวที่มีการควบคุมตำแหน่ง เนื่องจากไม่สามารถจำแหน่งเดิมได้กรณีที่มีการปิดเครื่องหรือไฟดับ ซึ่งจะต้องทำการหาจุดอ้างอิงใหม่ทุกครั้ง

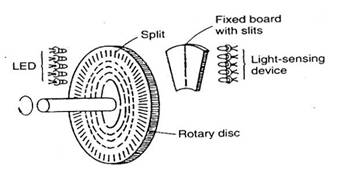

       absolute  encoder
มีโครงสร้างแผ่นดิสก์พิเศษ
ซึ่งมีลักษณะเป็น Gray  Scales
     ความละเอียดตำแหน่งของ absolute  encoder จะขึ้นกับจำนวนบิท


     absolute  encoder จะให้ข้อมูลตำแหน่งค่อนข้างละเอียดและสามารถรายงานบอกตำแหน่งได้ทุกๆ จุดที่โรเตอร์หมุนเคลื่อนที่ไป ไม่มีปัญหาเรื่องจุดอ้างอิงกรณีที่ไฟดับหรือปิดเครื่อง  แต่จะไม่ทนต่อสภาพแวดล้อมอุตสาหกรรม เช่นการสั่นสะเทือนและฝุ่นควัน นอกจากนั้นจานเข้ารหัสยังเปราะและแตกง่าย
