ที่มา:บริษัท เอกรัฐวิศวกรรม จำกัด (มหาชน)
www.ekarat-transformer.com

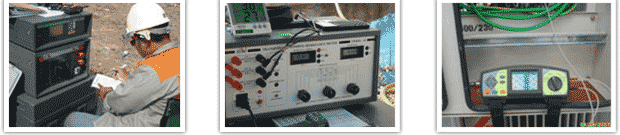

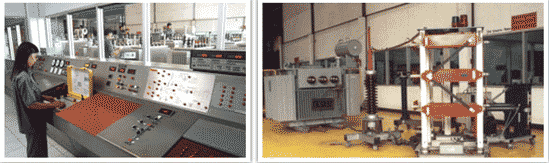

หม้อแปลงไฟฟ้าที่ผลิตเสร็จแล้วนั้น จะทำการทดสอบขั้นพื้นฐานตามมาตรฐานกำหนดคือ การทดสอบ Routine Test ตามรายการต่อไปนี้

Measurement of Winding Resistance เป็นการวัดความต้านทานของขดลวดแต่ละขด เพื่อเปรียบเทียบค่าที่วัดได้ระหว่างเฟสว่ามีขดลวดใดผิดปกติหรือไม่ และเพื่อเอาค่าที่วัดได้มาอ้างอิงกับอุณหภูมิปัจจุบันสำหรับการแปลงค่าอ้างอิงไปที่อุณหภูมิอื่น เช่นที่ 75oC   Measurement of Voltage Ratio and Phase Displacement เป็นการวัดอัตราส่วนของแรงดันของหม้อแปลงเปรียบเทียบกับค่าที่กำหนดว่ามีค่าถูกต้อง มีค่าความคาดเคลื่อนอยู่ในพิกัดมาตรฐานหรือไม่ และเป็นการวัดค่าความต่างเฟสของขดลวดทั้งสองด้านหรือที่เรียกว่าการหา Vector Group ของหม้อแปลง   Measurement of Short-Circuit Impedance and Load Loss เป็นการวัดหาค่าความสูญเสียขณะจ่ายโหลดหรือ Copper Loss และวัดหา Impedance Voltage ด้วยวิธีการลัดวงจรหม้อแปลงระหว่างการตรวจวัด   Measurement of No-Load Loss and Current เป็นการวัดหาค่าความสูญเสียขณะที่ไม่ได้จ่ายโหลดหรือความสูญเสียในแกนเหล็ก ( Core Loss ) และวัดหาค่ากระแสที่ไหลในขดลวดในขณะไม่ได้จ่ายโหลดหรือ No-Load Current   Separate Source AC Withstand Voltage Test เป็นการตรวจสอบฉนวนภายในหม้อแปลงที่คั่นอยู่ระหว่าง ขดแรงสูงกับแรงต่ำ แรงสูงกับGround แรงต่ำกับGround ด้วยการจ่ายแรงดันสูงกระแสสลับ 50Hz ระหว่างจุดที่จะทดสอบตามค่าและเวลาที่มาตรฐานกำหนด   Induced AC Voltage Test เป็นการตรวจสอบฉนวนของเส้นลวดแต่ละเส้นที่พันเป็นขดลวด ด้วยการจ่ายแรงดันสูงเป็นสองเท่าให้กับชุดขดลวดตามระยะเวลาที่มาตรฐานกำหนด   Measurement of Insulation Resistance เป็นการตรวจวัดค่าความเป็นฉนวนโดยรวมของหม้อแปลงหรือที่เรียกว่า Megger Test โดยค่าวัดได้ต้องมีค่าสูงตามที่กำหนด

นอกจากการทดสอบหม้อแปลงไฟฟ้าตามรายการพื้นฐานข้างต้นแล้ว ยังมีการทดสอบแบบอื่นๆ เช่นการทดสอบ Type Test การทดสอบแบบพิเศษหรือ Special Test ที่ทางบริษัทฯจะต้องทดสอบสำหรับหม้อแปลงต้นแบบหรือทดสอบตามข้อตกลงกับลูกค้ารวมทั้งการทดสอบอื่นๆ ได้แก่

Temperature Rise Test เป็นการทดสอบเพื่อวัดค่าอุณหภูมิขณะที่หม้อแปลงรับภาระสูงสุดว่ามีค่าไม่สูงเกินกว่ามาตรฐานหรือที่ตกลงกัน หากไม่ผ่านการทดสอบนี้ แสดงว่าหม้อแปลงไฟฟ้านั้นมีขนาดพิกัดไม่ตรงกับที่ตกลงหรือไม่เต็ม KVA   Lightning Impulse Test เป็นการทดสอบความคงทนของฉนวนต่อแรงดันฟ้าผ่าตามที่มาตรฐานกำหนด   Measurement of Sound Level เป็นการทดสอบเพื่อวัดระดับเสียงของหม้อแปลงขณะที่จ่ายแรงดันปกติ   Insulation Power Factor Test เป็นการทดสอบเพื่อวัดค่าการสูญเสียในฉนวนหรือ Dielectric Loss โดยผลที่วัดได้จะเป็นค่าอัตราส่วนระหว่างกำลังงานที่สูญเสียไปในฉนวนกับผลคูณของแรงดันและกระแสที่จ่ายให้กับชิ้นงานหรือหม้อแปลงนั้น จุดประสงค์เพื่อหาการเสื่อมสภาพของฉนวนหม้อแปลงไฟฟ้า   Pressure Test หรือ Leakage Test เป็นการทดสอบหาจุดรั่วซึมของตัวถังเมื่อเกิดความดันเพิ่มขึ้น   การทดสอบค่าความเป็นฉนวนของน้ำมันหม้อแปลง หรือ Oil Breakdown Voltage   การทดสอบหาค่าความชื้นในน้ำมัน   การทดสอบหาค่าความเป็นกรดในน้ำมัน   การทดสอบวิเคราะห์หาส่วนผสมของแก๊สที่ละลายในน้ำมันหรือ Dissolve Gas Analysis (DGA)

ในขบวนการผลิตก่อนจะมาเป็นหม้อแปลงไฟฟ้า เรายังมีการทดสอบคุณภาพในลักษณะIn-process Test ที่ไม่มีทำในการทดสอบ Routine ปกติได้แก่

การตรวจสอบเพื่อหารอยรั่วซึมของแนวเชื่อมตัวถัง ซึ่งเป็นการทดสอบ 100% การตรวจสอบความหนาชั้นสีของตัวถังหม้อแปลงแต่ละชั้น ซึ่งเป็นการทดสอบ 100% การทดสอบการทำงานของอุปกรณ์ต่างๆของหม้อแปลง เช่น Thermometer, Pressure Relief Device, Buchholz Relay, Integrated Safety Detector, Pressure Gauge เป็นต้น

========================================================
