โดย : อ. ชำนาญ เฉลิมยุทธ
การใช้ขอบสัญญาณพัลซ์ ( Pulse edge)
การเปลี่ยนแปลงของสัญญาณพัลซ์จะมีการเปลี่ยนแปลง 2 ลักษณะ คือ จากสถานะ “0” ( OFF ) ไปที่สถานะ “1” ( ON ) ซึ่งเราจะเรียกว่า ขอบสัญญาณพัลซ์ขาขึ้น ( Rising pulse edge ) และอีกลักษณะหนึ่งก็คือ เปลี่ยน จากสถานะ “1”( ON ) ไปที่สถานะ “0” ( OFF ) “ เราจะเรียกว่า ขอบสัญญาณพัลซ์ขาลง ( falling pulse edge )
ในวงจรควบคุมชนิดอิมพัลซ์ รีเลย์ เมื่อมีการเปลี่ยนแปลงระดับของสํญญาณดิจิตอล เช่น จากสถานะ “0” ไปที่สถานะ “1” หรือจากสถานะ “1” ไปที่สถานะ “0” เราต้องการให้รีเลย์ ON เพียงช่วงเวลาหนึ่งเท่านั้นคือ ทำงานเป็นพัลซ์ หรือ แบบวงจรโมโนสเตเบิลมัลติไวเบรเตอร์ เราสามารถกำหนดการทำงานได้ 2 แบบ คือ การใช้ขอบสัญญาณพัลซ์ขาขึ้น และ การใช้ขอบสัญญาณพัลซ์ขาลง
โปรแกรม
Rising pulse edge
Falling pulse edge
รูปแบบ LAD
รูปแบบ CSF
รูปแบบ STL

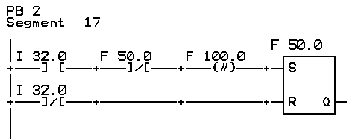

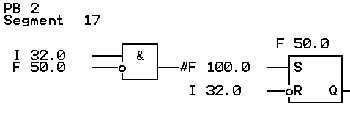

จากโปรแกรมข้างบนเมื่อ:
32.0คืออินพุทสวิตช์จากภายนอก
F 50.0คือทริกเกอร์แฟลก
F 100.0 คือ พัลซ์แฟลกซ์
การทำงาน เมื่ออินพุท I 32.0 มีสถานะเป็น “1” และทริกเกอร์แฟลก F 50.0 มีสถานะเป็น “0” จะทำให้พัลซ์แฟลกซ์ F 100.0 มีสถานะเป็น “1” เป็นเหตุให้ทริกเกอร์แฟลก F 50.0 ถูกเซ็ทให้มีสถานะเป็น “1” ดังนั้นพัลซ์แฟลก F 100.0 จะเปลี่ยนสถานะเป็น “0”
ถ้าสถานะสัญญาณอินพุท I 32.0 มีสถานะเป็น “0” ทริกเกอร์แฟลก F 50.0 ก็จะถูกรีเซ็ทให้มีสถานะเป็น “0”
จะเห็นได้ว่าพัลซ์แฟลก F 100.0 นั้นจะมีสถานะเป็น “1” ( ON ) เพียงหนึ่งสแกนไทม์ เท่านั้น คือจะเริ่มต้นมีสถานะเป็น “1” ในช่วงที่อินพุท I 32.0 เปลี่ยนสถานะจาก “0” ไปเป็น “1” เท่านั้น

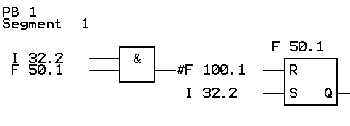

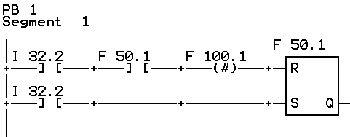

จากโปรแกรมข้างบนเมื่อ :
I 32.2 คือ อินพุทสวิตช์จากภายนอก
F 50.1 คือ ทริกเกอร์แฟลก
F 100.1 คือ พัลซ์แฟลกซ์
(ให้แก้ I32.2 ที่ใช้ภายใน ฟังก์ชั่น And เป็น Not I32.2)
การทำงานของโปรแกรม เมื่ออินพุท I 32.2 มีสถานะเป็น “1” ทริกเกอร์แฟลก F 50.1 จะถูกเซ็ทให้มีสถานะเป็น “1” และถ้าอินพุท I 32.2 เปลี่ยนสถานะจาก “1” มีสถานะเป็น “0” จะทำให้พัลซ์แฟลก F 100.1 นั้นเซ็ทเป็น “1” และในเวลาเดียวกัน ทริกเกอร์แฟลก F 50.1 จะถูกรีเซ็ท เป็นเหตุให้พัลซ์แฟลก F 100.1 มีสถานะเป็น “1” เพียงหนึ่งสแกนไทม์เท่านั้น
ไดอะแกรม
แสดงการทำงาน
การเปลี่ยนแปลงของสัญญาณพัลซ์จะมีการเปลี่ยนแปลง 2 ลักษณะ คือ จากสถานะ “0” ( OFF ) ไปที่สถานะ “1” ( ON ) ซึ่งเราจะเรียกว่า ขอบสัญญาณพัลซ์ขาขึ้น ( Rising pulse edge ) และอีกลักษณะหนึ่งก็คือ เปลี่ยน จากสถานะ “1”( ON ) ไปที่สถานะ “0” ( OFF ) “ เราจะเรียกว่า ขอบสัญญาณพัลซ์ขาลง ( falling pulse edge )ในวงจรควบคุมชนิดอิมพัลซ์ รีเลย์ เมื่อมีการเปลี่ยนแปลงระดับของสํญญาณดิจิตอล เช่น จากสถานะ “0” ไปที่สถานะ “1” หรือจากสถานะ “1” ไปที่สถานะ “0” เราต้องการให้รีเลย์ ON เพียงช่วงเวลาหนึ่งเท่านั้นคือ ทำงานเป็นพัลซ์ หรือ แบบวงจรโมโนสเตเบิลมัลติไวเบรเตอร์ เราสามารถกำหนดการทำงานได้ 2 แบบ คือ การใช้ขอบสัญญาณพัลซ์ขาขึ้น และ การใช้ขอบสัญญาณพัลซ์ขาลง
|
โปรแกรม
Rising pulse edge
Falling pulse edge
รูปแบบ LAD
รูปแบบ CSF
รูปแบบ STL
จากโปรแกรมข้างบนเมื่อ:
32.0คืออินพุทสวิตช์จากภายนอก
F 50.0คือทริกเกอร์แฟลก
F 100.0 คือ พัลซ์แฟลกซ์
การทำงาน เมื่ออินพุท I 32.0 มีสถานะเป็น “1” และทริกเกอร์แฟลก F 50.0 มีสถานะเป็น “0” จะทำให้พัลซ์แฟลกซ์ F 100.0 มีสถานะเป็น “1” เป็นเหตุให้ทริกเกอร์แฟลก F 50.0 ถูกเซ็ทให้มีสถานะเป็น “1” ดังนั้นพัลซ์แฟลก F 100.0 จะเปลี่ยนสถานะเป็น “0”
ถ้าสถานะสัญญาณอินพุท I 32.0 มีสถานะเป็น “0” ทริกเกอร์แฟลก F 50.0 ก็จะถูกรีเซ็ทให้มีสถานะเป็น “0”
จะเห็นได้ว่าพัลซ์แฟลก F 100.0 นั้นจะมีสถานะเป็น “1” ( ON ) เพียงหนึ่งสแกนไทม์ เท่านั้น คือจะเริ่มต้นมีสถานะเป็น “1” ในช่วงที่อินพุท I 32.0 เปลี่ยนสถานะจาก “0” ไปเป็น “1” เท่านั้น
จากโปรแกรมข้างบนเมื่อ :
I 32.2 คือ อินพุทสวิตช์จากภายนอก
F 50.1 คือ ทริกเกอร์แฟลก
F 100.1 คือ พัลซ์แฟลกซ์
(ให้แก้ I32.2 ที่ใช้ภายใน ฟังก์ชั่น And เป็น Not I32.2)
การทำงานของโปรแกรม เมื่ออินพุท I 32.2 มีสถานะเป็น “1” ทริกเกอร์แฟลก F 50.1 จะถูกเซ็ทให้มีสถานะเป็น “1” และถ้าอินพุท I 32.2 เปลี่ยนสถานะจาก “1” มีสถานะเป็น “0” จะทำให้พัลซ์แฟลก F 100.1 นั้นเซ็ทเป็น “1” และในเวลาเดียวกัน ทริกเกอร์แฟลก F 50.1 จะถูกรีเซ็ท เป็นเหตุให้พัลซ์แฟลก F 100.1 มีสถานะเป็น “1” เพียงหนึ่งสแกนไทม์เท่านั้น
ไดอะแกรม
แสดงการทำงาน
========================================================
 |
||
