Electronic Ballast    บัลลาสต์อิเล็กทรอนิกส์คืออะไร ?

Electronics ballast

บัลลาสต์เป็นอุปกรณ์จำเป็นที่ต้องใช้และต้องมีอยู่ในระบบไฟฟ้าแสงสว่างที่ใช้หลอดไฟประเภทฟลูออเรสเซนต์  ประเภทหลอดคายประจุความดันสูง โดยมีหน้าที่ควบคุมกระแสไฟฟ้าที่ผ่านเข้าไปในชั้วหลอดให้มีค่าเหมาะสม สม่ำเสมอตามแต่ละประเภท หลอดแต่ละชนิด แต่ละรุ่น แต่ละขนาด บัลลาสต์ประหยัดพลังงานที่นิยมใช้กันมาก คือ บัลลาสต์โลว์ลอส (Low Loss Ballast) และอิเล็กทรอนิกส์บัลลาสต์ (Electronic Ballast) แต่ในที่นี้เราจtเพูดถึงอbเล็กทรอนิกส์บัลลาสต์เพียงอย่างเดียว

อิเล็กทรอนิกส์บัลลาสต์ (Electronic Ballast) มีข้อดีและข้อเสียสรุปโดยสั้น ๆ คือ อิเล็กทรอนิกส์บัลลาสต์ สามารถลดความสูญเสียประมาณ 10-12 วัตต์ต่อหลอดเมื่อเทียบกับบัลลาสต์ธรรมดา แต่จะมีราคาแพงกว่าสำหรับระยะเวลาการคืนทุนและผลประหยัดที่จะได้รับนั้นจะมากหรือน้อยขึ้นอยู่กับชั่วโมงการเปิดใช้งานของหลอดไฟ

ลักษณะของบัลลาสต์อิเล็กทรอนิกส์ความถี่สูง

 เมื่อ “การประหยัดพลังงาน” หมายถึง การลดต้นทุนที่สามารถเอาชนะคู่แข่งขันได้ บัลลาสต์อิเล็กทรอนิกส์จึงเข้ามามีบทบาทเป็นอย่างมากในการถูกเลือกให้เป็นหนึ่งในบรรดาอุปกรณ์ประหยัดพลังงาน เพราะนอกเหนือจากการประหยัดพลังงานได้ถึง 30% แล้ว ยังคืนกำไรให้กับผู้ลงทุนได้ในอัตราผลตอบแทนที่สูงเพราะหากใช้งานมากเท่าไรยิ่งกำไรเร็วขึ้นเท่านั้น บัลลาสต์อิเล็กทรอนิกส์มีหน้าที่เช่นเดียวกับบัลลาสต์แกนเหล็ก แต่บัลลาสต์อิเล็กทรอนิกส์จะเปลี่ยนไฟฟ้ากระแสสลับความถี่ปกติ 50 เฮิรตซ์ (Hz) เป็นไฟฟ้ากระแสสลับความถี่สูงค่าระหว่าง 25 ถึง 50 กิโลเฮิรตซ์ (kHz) เพื่อป้อนให้กับหลอดฟลูออเรสเซนต์

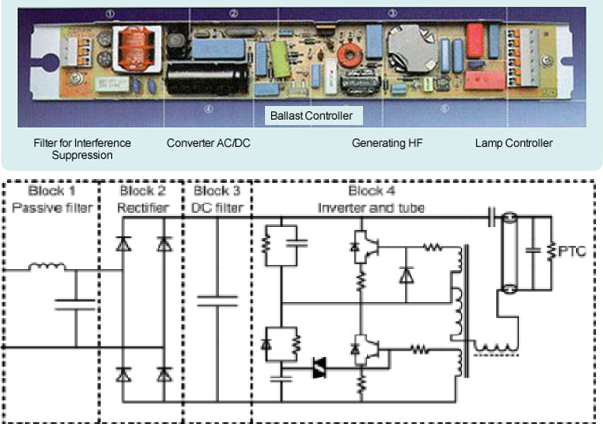

กระแสไฟฟ้าสลับจากแหล่งจ่ายจะถูกเรียงกระแสและกรอง เพื่อที่จะเปลี่ยนเป็นแหล่งกระจายกระแสไฟฟ้าตรงสำหรับวงจรสวิตซ์อิเล็กทรอนิกส์ ตัวกำเนิดความถี่จะผลิตสัญญาณความถี่สูงซึ่งจะขับตัวทรานซิสเตอร์ให้ทำงานสลับกัน โดยมีตัวเหนี่ยวนำแกนเฟอร์ไรท์ทำหน้าที่ควบคุมกระแสไฟฟ้าและตัวเก็บประจุคร่อมหลอดทำหน้าที่กำหนดความถี่ และการสตาร์ท บัลลาสต์อิเล็กทรอนิกส์ควรมีความถี่ด้านออกอยู่ในช่วง 25 ถึง 50 กิโลเฮิรตซ์ เพื่อป้องกันการรบกวนต่อความถี่เสียงและความถี่วิทยุ และเป็นการเพิ่มประสิทธิภาพการส่องสว่างของหลอดฟลูออเรสเซนต์ โดยสามารถลดกำลังสูญเสียที่หลอดลงมาได้ 10 % และยังคงความสว่างเท่ากันเมื่อขับหลอดที่ความถี่ปกติ 50 เฮิรตซ์ และเนื่องจากบัลลาสต์อิเล็กทรอนิกส์ประกอบกันเป็นวงจร เพื่อทำงานในย่านความถี่สูง ซึ่งสิ่งเหล่านี้สามารถที่จะลดกำลังการสูญเสียที่ตัวบัลลาสต์ 60% โดยเปรียบเทียบกับบัลลาสต์แกนเหล็กธรรมดาที่แสงสว่างออกมาเท่ากัน

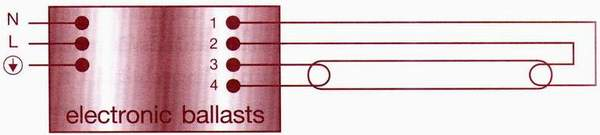

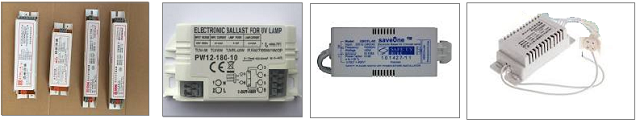

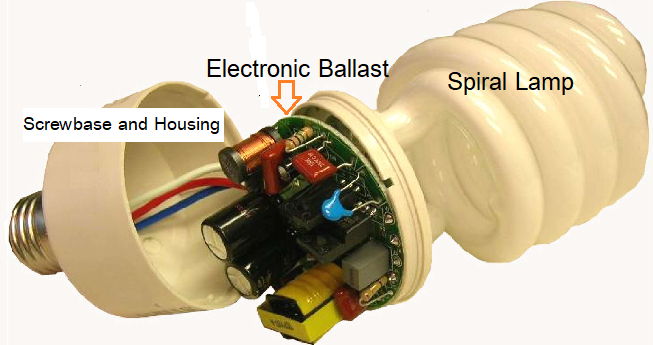

รูปตัวอย่าง บัลลาสต์อิเล็กทรอนิกส์และวงจร

  คุณสมบัติของบัลลาสต์อิเล็กทรอนิกส์

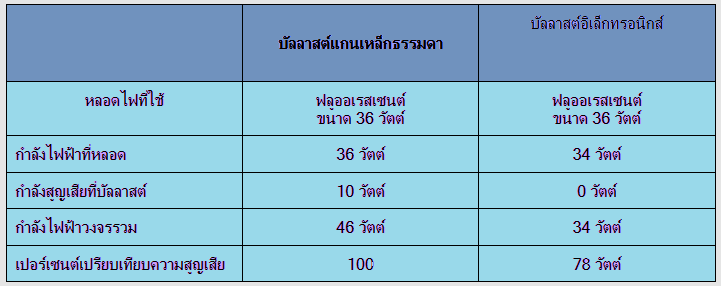

1.ช่วยประหยัดไฟได้ 10 วัตต์ต่อหลอดไม่ว่าจะใช้กับหลอด 18 วัตต์ 36 วัตต์ จากเดิมที่กินไฟ 28 วัตต์ 46 วัตต์ ตามลำดับ

2.ประหยัดไฟของเครื่องปรับอากาศได้ประมาณ 3.3 วัตต์ต่อหลอด เนื่องจากเกิดการสูญเสียที่น้อยกว่า อุณหภูมิขณะทำงานของบัลลาสต์อิเล็กทรอนิกส์ต่ำกว่าบัลลาสต์แกนเหล็ก

3.ช่วยประหยัดค่าสตาร์ทเตอร์ได้ เพราะบัลลาสต์อิเล็กทรอนิกส์ไม่ต้องใช้สตาร์ทเตอร์ จึงทำให้ประหยัดค่าสตาร์ทเตอร์และค่าใช้จ่ายในการเปลี่ยน

4. ประหยัดหลอดไฟได้ เพราะบัลลาสต์อิเล็กทรอนิกส์มีการควบคุมการจุดหลอมที่แน่นอนกว่าบัลลาสต์แกนเหล็ก จึงทำให้หลอดฟลูออเรสเซนต์มีอายุยาวนานกว่าเดิม 20-50%

5.บัลลาสต์อิเล็กทรอนิกส์มีค่าเพาเวอร์แฟคเตอร์มากกว่า 0.95 ลดการใช้กระแสไฟมากกว่า 80% ทำให้สายไฟและขั้วหลอดมีความร้อนสะสมขณะใช้งานลดลงจึงทำให้มีอายุการใช้งานที่ยาวนานขึ้น

6.บัลลาสต์อิเล็กทรอนิกส์เมื่อเปิดสวิตซ์ หลอดไฟจะติดทันทีไม่มีปัญหาของการกระพริบ เนื่องจากสตาร์ทหรือหลอดเสื่อมคุณภาพ โดยใช้ได้กับหลอดทั่วไป

7.บัลลาสต์อิเล็กทรอนิกส์ให้แสงที่นุ่มนวล ไม่มีการกระพริบที่ชั้วหลอด (Stroboscopic Effect) ซึ่งจะช่วยถนอมสายตา

ข้อดีและข้อเสียของบัลลาสต์อิเล็กทรอนิกส์

    บัลลาสต์อิเล็กทรอนิกส์มีหน้าที่ไม่แตกต่างกับบัลลาสต์แบบขดลวดแกนเหล็กธรรมดา แต่แทนที่จะใช้แกนเหล็กพันขดลวดธรรมดาก็เปลี่ยนมาใช้เป็นวงจรทางอิเล็กทรอนิกส์แทน ดังนั้นภายในตัวบัลลาสต์จึงบรรจุไว้ด้วยชิ้นส่วนทางอิเล็กทรอนิกส์เป็นหลัก


  ข้อดี

•  มีการสูญเสียพลังงานในตัวต่ำประมาณ 2-4 วัตต์ และมีค่าตัวประกอบกำลังที่ดี

• ไม่ต้องใช้สตาร์ทเตอร์ภายนอกมาต่อเติมและบัลลาสต์อิเล็กทรอสิกส์ 1 ตัว สามารถใช้กับหลอดไฟฟ้าได้ 1,2,3 หรือ 4 หลอด ทำให้สามารถเลือกใช้ได้หลากหลายออกไป

• ได้ระบบไฟฟ้าและแสงสว่างที่มีคุณภาพดีขึ้น เนื่องจากไม่มีการกระพริบ และได้แสงที่มีคามสว่างสม่ำเสมอ ซึ่งจะมีผลต่อสายตามในระยะยาว

• ทำให้หลอดไฟมีอายุการใช้งานที่ยาวนานขึ้น 30-50%

• บัลลาสต์ที่ออกแบบพิเศษสามารถหรี่ไฟในหลอดฟลูออเรสเซนต์ได้

  ข้อเสีย

•  มีราคาแพงกว่าบัลลาสต์ธรรมดา

•  มีข้อจำกัดในการใช้งานในสถานที่หรือบริเวณที่มีอุณภูมิสูง มีละอองไอน้ำสูง ไอน้ำมันหรือฝุ่นผงสูงเป็นพิเสษ มักจะทำให้บัลลาสต์มีอายุการใช้งานที่สั้นลง

• อาจก่อให้เกิดผลกระทบเพิ่มเติมในระบบไฟฟ้า หรือบัลลาสต์อาจมีระบบคลื่นความถี่แทรกซ้อนได้ บัลลาสต์อาจมีอายุการใช้งานสั้น ไม่ทนทาน ถ้าเป็นบัลลาสต์ที่ไม่ได้รับการออกแบบให้เหมาะสมกับลักษณะการใช้งาน และเลือกใช้วัสดุชิ้นส่วนอิเล็กทรอนิกส์ที่ดี รวมไปถึงมาตรฐานในการผลิตที่ไม่ได้มาตรฐาน

• ช่างไฟฟ้าทั่วไปไม่คุ้นเคยกับการใช้งานและการติดตั้ง

========================================================
