หอผึ่งน้้า  Cooling Tower  คืออะไร ?

องค์ประกอบของระบบ

หอผึ่งน้้า  Cooling Tower  เป็นส่วนหนึ่งของระบบทำความเย็นที่ระบายความร้อนด้วยน้้า ท้าหน้าที่ระบายความร้อนให้กับน้้าที่ใช้หล่อเย็นคอนเดนเซอร์ หอผึ่งน้้าหล่อเย็นที่มีประสิทธิภาพสูง จะท้าให้อุณหภูมิควบแน่นของสารท้าความเย็นต่้าลง มีผลต่อการประหยัดพลังงานในระบบท้าความเย็น และความสามารถในการท้าความเย็นสูงขึ้น นับได้ว่า หอผึ่งน้้าหล่อเย็นเป็น อุปกรณ์ที่ส้าคัญในการท้างานของระบบท้าความเย็นโดยสามารถแยกได้เป็นประเภท2 ประเภทได้ดังนี้

1.น้้าและอากาศไหลสวนกัน (Counter Flow) หอผึ่งน้้าชนิดนี้จะปล่อยน้้าที่อุณหภูมิสูงไหลลงมาจากด้านบน และดูดอากาศเข้าทางด้านล่าง ท้าให้น้้าและอากาศไหลสวนทางกัน ดังรูป

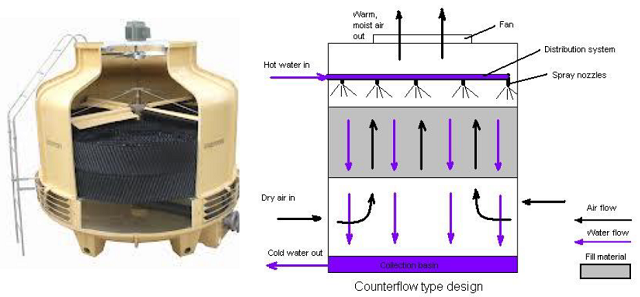

ซ้ายมือ :ตัวอย่างหอผึ่งน้้าColling Tower แบบน้้าและอากาศไหลสวนทาง(Counter Flow)
ขวามือ :  ลักษณะการถ่ายเทความร้อน แบบน้้าและอากาศไหลสวนทาง (Counter Flow)

2. น้้าและอากาศไหลแบบตั้งฉากกัน (Cross Flow)  หอผึ่งน้้าชนิดนี้จะปล่อยน้้าอุณหภูมิสูงไหลลงมาจากด้านบน และดูดอากาศเข้าจากด้านข้างท้าให้น้้าและอากาศไหลตั้งฉากัน ดังรูป

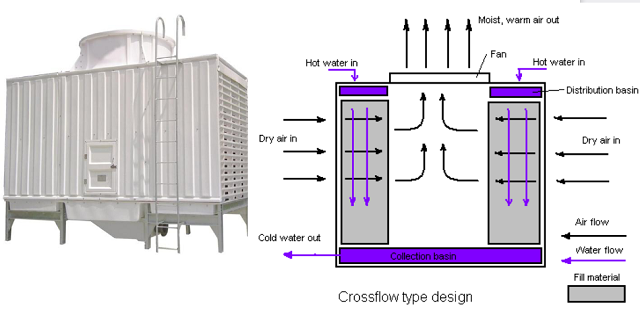

ซ้ายมือ :ตัวอย่างหอผึ่งน้้า แบบน้้าและอากาศไหลแบบตั้งฉากกัน (Cross Flow)
ขวามือ :  ลักษณะการถ่ายเทความร้อน แบบน้้าและอากาศไหลแบบตั้งฉากกัน (Cross Flow)

องค์ประกอบของหอผึ่งน้้า ประกอบด้วย

1.ตัวถัง (Casing) ทำหน้าที่ เป็นโครงสร้างของ หอผึ่งน้้า
2.แผงรังผึ้ง (Filling) ทำหน้าที่ กระจายน้้าร้อนให้ละเอียด เพื่อประโยชน์ในการถ่ายเทความร้อน
3.ถาดน้้าร้อนบน (Hot Water Basin) ทำหน้าที่ รับน้้าร้อนจากระบบเพื่อกระจายลงบนแผงรังผึ้ง
4.พัดลม (Fan) ทำหน้าที่ ดูดอากาศรอบๆ หอผึ่งน้้าเพื่อแลกเปลี่ยนความร้อนระหว่าง อากาศกับน้้าร้อน
5.ถาดน้้าเย็นล่าง (Cold Water Basin) ทำหน้าที่ รับน้้าที่ผ่านการระบายความร้อน จากแผงรังผึ้ง
6.ช่องอากาศเข้า (Air in let) ทำหน้าที่ เป็นช่องทางเข้าของอากาศเข้าสู่ แผงรังผึ้งเพื่อแลกเปลี่ยนความร้อนกับน้้า
7.ช่องอากาศออก (Air out let) ทำหน้าที่ เป็นช่องทางระบายอากาศ ที่ผ่านการแลกเปลี่ยนความร้อนแล้ว



นิยามประสิทธิภาพหรือสมรรถนะ

1.อุณหภูมิกระเปาะเปียก (Wet  bulb  Temperature) คืออุณหภูมิที่อากาศมีปริมาณไอน้้าอิ่มตัว ที่ความชื้น 100 % RH
2.อุณหภูมิกระเปาะแห้ง (Dry bulb Temperature)  หมายถึง ค่าอุณหภูมิที่สภาวะปกติ

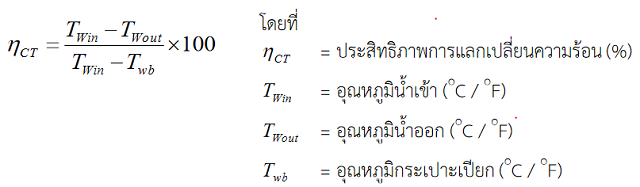

3. ประสิทธิภาพการแลกเปลี่ยนความร้อน )  ()หมายถึง อัตราส่วนระหว่างผลต่างของน้้าเข้าและออกจากหอผึ่งน้้า กับผลต่างระหว่างอุณหภูมิน้้าเข้าหอผึ่งน้้าและอุณหภูมิกระเปาะเปียกของอากาศ

========================================================
