ทำความรู้จักกับเขื่อนภูมิพล และ โรงไฟฟ้าเขื่อนภูมิพล

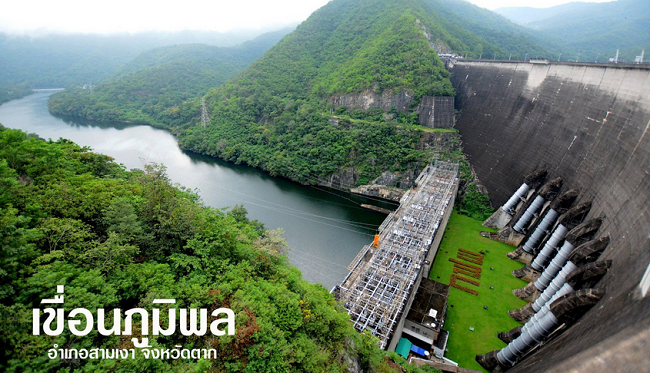

เขื่อนภูมิพลเป็นเขื่อนคอนกรีตโค้ง และเป็นเขื่อนอเนกประสงค์แห่งแรกของประเทศไทย ชื่อเดิมคือเขื่อนยันฮี ต่อมาเมื่อวันที่ 25 กรกฏาคม 2500 พระบาทสมเด็จพระเจ้าอยู่หัวได้พระราชทาน พระปรมาภิไธย ให้เป็นชื่อเขื่อนว่า เขื่อนภูมิพล


ลักษณะของเขื่อน เป็นเขื่อนคอนกรีตโค้งเพียงแห่งเดียวในประเทศไทย และเอเชียอาคเนย์ และเป็นอันดับ 8 ของโลก   สร้างปิดกั้นลำน้ำปิง ที่ บริเวณเขาแก้ว อำเภอสามเงา

มีรัศมีความโค้ง 250 เมตร สูง 154 เมตร ยาว 486 เมตร ความกว้างของสันเขื่อน 6 เมตร อ่างเก็บน้ำสามารถรองรับน้ำได้สูงสุด 13,462 ล้านลูกบาศก์เมตร อาคารโรงไฟฟ้าได้ติดตั้งเครื่องกำเนิดไฟฟ้าเครื่องที่ 1 - 2 กำลังผลิตเครื่องละ 70,000 กิโลวัตต์ ติดตั้งเครื่องกำเนิดไฟฟ้าเครื่องที่ 3 - 6 กำลังผลิตเครื่องละ 70,000 กิโลวัตต์ และเครื่องที่ 7 กำลังผลิต 115,000 กิโลวัตต์ ติดตั้งเครื่องกำเนิดไฟฟ้าเครื่องที่ 8 แบบสูบกลับ ขนาดกำลังผลิต 171,000 กิโลวัตต์ เขื่อนภูมิพลมีกำลังการผลิตติดตั้งทั้งสิ้น 779.2 เมกกะวัตต์ และก่อสร้างเขื่อนแม่ปิงตอนล่าง สามารถจ่ายไฟฟ้าเข้าระบบได้

ประโยชน์ของเขื่อนภูมิพล

ประโยชน์ของการระบายน้ำจากเขื่อนภูมิพล เขื่อนภูมิพลมีภารกิจหลัก คือ ระบายน้ำ ผลิตไฟฟ้า ให้ตรงตามแผนที่ กรมชลประทานกำหนดมาให้ โดยปริมาณน้ำที่ระบายออกไปจากเขื่อนจะถูกนำไปใช้ ประโยชน์หลายด้าน ทั้งด้านการเกษตรที่อุปโภค-บริโภค คมนาคม ท่องเที่ยว รวมทั้งผลักดันลำน้ำเดิมจังหวัดกำแพงเพชร และจังหวัดนครสวรรค์ สนับสนุนพื้นที่เพาะปลูกได้ถึง 9.5 ล้านไร่ ในพื้นที่จังหวัดตาก

 คลิปอธิบายการทำงานของโรงไฟฟ้าพลังงาน้ำ


ข้อมูลทางเทคนิคก

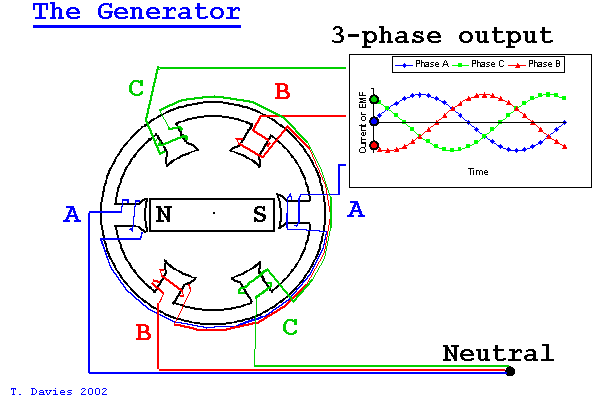

โรงไฟฟ้าพลังน้ำเขื่อนภูมิพล  มีหลักการผลิตกระแสไฟฟ้า คือ จะใช้แรงดันน้ำที่กักเก็บในอ่างเก็บน้ำ (Reservoir) มาดันให้กังหันน้ำ(Turbine) ให้หมุน   โดยกังหันน้ำซึ่งเป็นตัวต้นกำลังต่อเชื่อมกับส่วนที่หมุน(Rotor) ของเครื่องกำเนิดไฟฟ้า (Generator) ด้วยแกน shaft ในแนวตั้ง ทำให้ Rotor หมุนตามด้วยความเร็วรอบที่เท่ากันกับ Turbine 150 รอบต่อนาที เมื่อป้อนไฟฟ้ากระแสตรง (Excite) เพื่อกระตุ้นให้ขดรวดของ Rotor (Rotor winding) ก็จะเกิดสนามแม่เหล็กไฟฟ้าขึ้นที่ Rotor winding เมื่อสนามแม่เหล็กหมุนตัดกับขดรวดที่อยู่กับที่ (Stator winding) แรงดันไฟฟ้าจะถูกสร้างขึ้นที่ Stator winding ที่ระดับ 13,800 โวลต์ และแปลงแรงดันไฟฟ้าให้สูงขึ้นไปที่ระดับ 230,000 โวลต์ ด้วยหม้อแปลงแรงดันไฟฟ้า ก่อนที่จะส่งไฟฟ้าที่ผลิตได้เข้าระบบไฟฟ้าของประเทศ

========================================================
