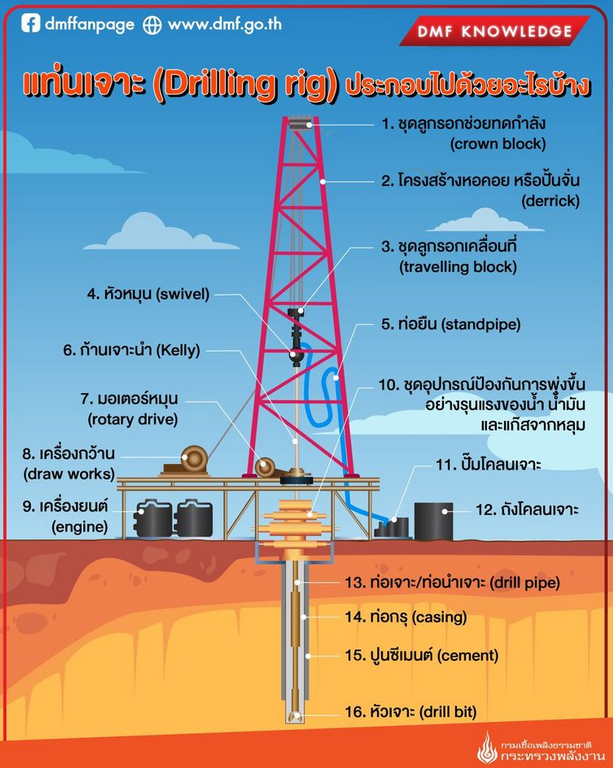

แท่นเจาะน้ำมัน (Drilling rig) ประกอบไปด้วยอะไรบ้าง

  แท่นเจาะ คือ ชุดอุปกรณ์สำหรับเจาะลงไปในเปลือกโลก ทั้งที่เป็นพื้นดินหรือพื้นนํ้า เป็นโครงสร้างขนาดใหญ่ ประกอบด้วยอุปกรณ์เจาะ และอุปกรณ์อื่นๆ ที่เกี่ยวข้อง หรืออาจเป็นชุดอุปกรณ์ขนาดเล็กที่สามารถเคลื่อนย้ายได้ง่าย แท่นเจาะอาจเป็นหน่วยเคลื่อนที่ที่อุปกรณ์เจาะติดตั้งอยู่บนรถบรรทุก รถพ่วง เรือ หรือเป็นแท่นเจาะที่ติดตั้งถาวรบนบกหรือในทะเล

วัตถุประสงค์การใช้แท่นเจาะ คือ ใช้สำหรับเจาะบ่อนํ้า บ่อนํ้ามัน บ่อแก๊สธรรมชาติ ใช้ในการเก็บตัวอย่างหิน ดิน แร่ นํ้าใต้ดิน และใช้ติดตั้งสิ่งก่อสร้างใต้พื้นผิวอุปกรณ์ อุโมงค์ แท่นเจาะมีหลายประเภท แต่ส่วนประกอบหลักจะคล้ายกัน ได้แก่

1. ชุดลูกรอกช่วยทดกำลัง (crown block)
2. โครงสร้างหอคอย หรือปั้นจั่น (derrick) ทำจากโลหะ มักมีขายึดติดกับฐาน 4 จุด
3. ชุดลูกรอกเคลื่อนที่ (travelling block)
4. หัวหมุน (swivel) เป็นส่วนรับโคลนเจาะจากท่อตั้งตรง เพื่อส่งให้กับก้านเจาะและหัวเจาะ
5. ท่อยืน (standpipe) สำหรับถ่ายโคลนเจาะ
6. ก้านเจาะนำ (Kelly) เชื่อมต่อมอเตอร์หมุนที่แท่นเข้ากับท่อเจาะ/ท่อนำเจาะเพื่อส่งกำลังหมุนให้กับท่อเจาะ
7. มอเตอร์หมุน (rotary drive) ส่งกำลังงานหมุนให้กับก้านเจาะนำ (Kelly)
8. เครื่องกว้าน (draw works) ใช้ควบคุมการเคลื่อนที่ของระบบรอกและสายสลิง เพื่อดึงท่อเจาะและหัวเจาะขึ้นลง
9. เครื่องยนต์ (engine) ให้กำลังงานแก่มอเตอร์หมุน
10. ชุดอุปกรณ์ป้องกันการพุ่งขึ้นอย่างรุนแรงของนํ้า นํ้ามัน และแก๊สจากหลุม (blowout prevention)
11. ปั๊มโคลนเจาะ (mud pump)
12. ถังโคลนเจาะ (mud pit)
13. ท่อเจาะ/ท่อนำเจาะ (drill pipe) ใช้หมุนหัวเจาะและเป็นช่องใส่โคลนเจาะ เพื่อระบายความร้อนหัวเจาะ
14. ท่อกรุ (casing) เป็นท่อเหล็กใส่ในหลุมเจาะ เพื่อป้องกันการพังทลายของผนังหลุมเจาะ ป้องกันโคลนเจาะออกมาด้านนอก ป้องกันของไหลที่ไม่ต้องการเข้ามาในหลุมและช่วยควบคุมความดันของหลุม
15. ปูนซีเมนต์ (cement) เติมในช่องระหว่างหลุมเจาะและท่อกรุ เพื่อยึดท่อกรุให้อยู่กับที่และป้องกันการรั่วระหว่างชั้นหิน
16. หัวเจาะ (drill bit)



ที่มา https://www.facebook.com/dmffanpage

========================================================
