วงจรกรองความถี่ (Filter Circuit)

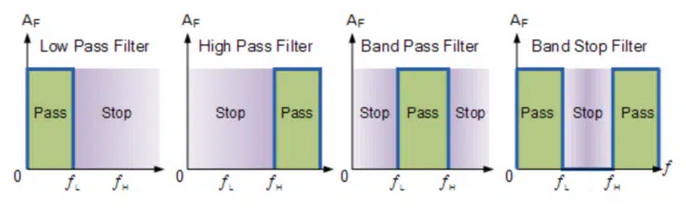

วงจรกรองความถี่เป็นวงจรที่ยอมให้ความถี่ของสัญญาณไฟฟ้าผ่านได้บางช่วงเท่านั้น โดยที่ความถี่อื่นๆ จะถูก
ลดทอนหรือตัดออกไปเพื่อให้ได้ความถี่ที่ต้องการเท่านั้น โดยวงจรกรองความถี่นั้น แบ่งออกเป็น 4 ประเภท คือ
- วงจรกรองความถี่ต่่าผ่าน (Low Pass Filter Circuit, LPF)
- วงจรกรองความถี่สูงผ่าน (High Pass Filter Circuit, HPF)
- วงจรกรองสัญญาณช่วงความถี่ (Band Pass Filter Circuit, BPF)
- และวงจรลดทอนสัญญาณช่วงความถี่ (Band Reject Filter Circuit, BRF)

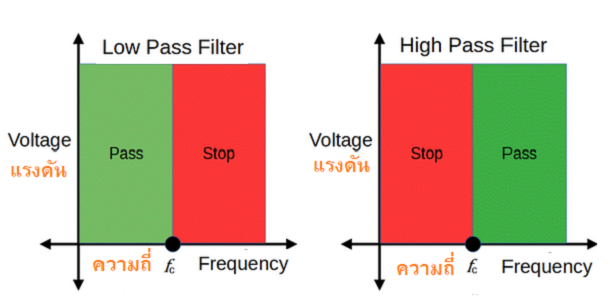

เปรียบเทียบระหว่าง วงจรกรองความถี่ต่่าผ่าน กับ วงจรกรองความถี่สูงผ่าน

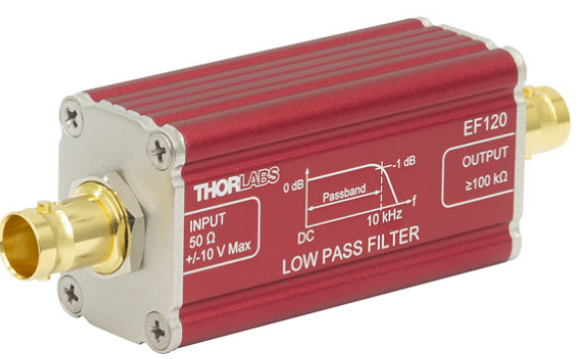

วงจรกรองความถี่ต่่าผ่าน (Low Pass Filter Circuit, LPF)

วงจรกรองความถี่ต่่าผ่าน เป็นวงจรที่ยอมให้สัญญาณความถี่ตั้งแต่ 0 Hz จนถึงความที่ที่ก่าหนดผ่านไปได้ โดย
ที่ความถี่ที่สูงกว่านั้นจะถูกลดทอนไปตามล่าดับ สามารถท่าได้โดยการต่อตัวต้านทาน และตัวเก็บประจุ ดังรูปต่อไปนี้

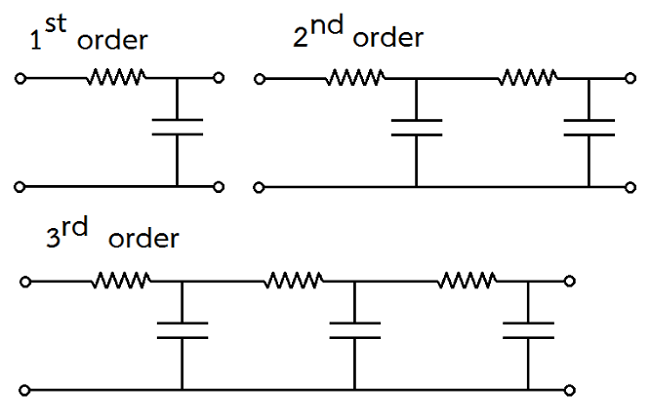

ตัวอย่างวงจรกรองความถี่ต่่าผ่านออเดอร์แบบต่างๆ

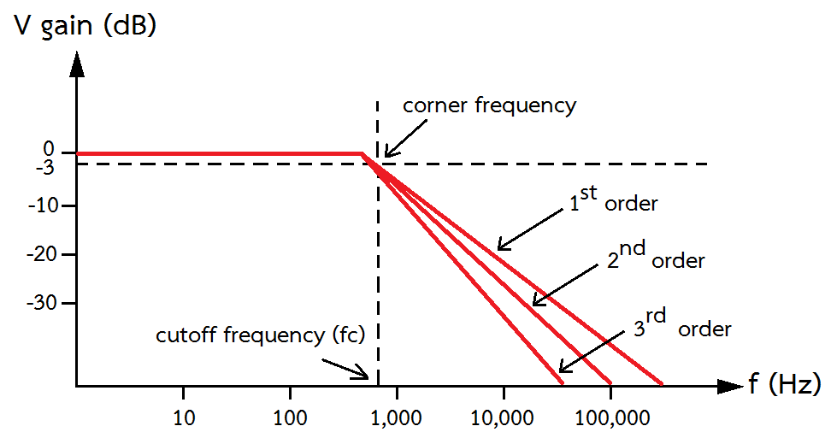

จากรูป  สัญญาณไฟฟ้าที่เกิดขึ้นสามารถน่ามาเขียนกราฟความสัมพันธ์ระหว่างความต่างศักย์กับความถี่ของสัญญาณไฟฟ้าได้ดังนี้

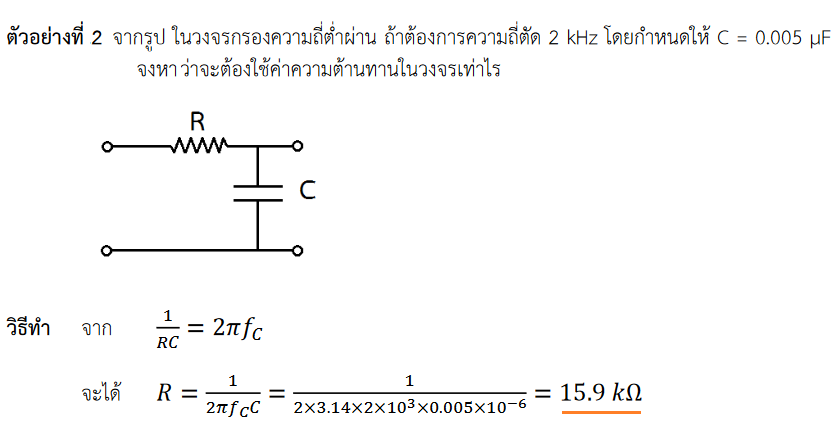

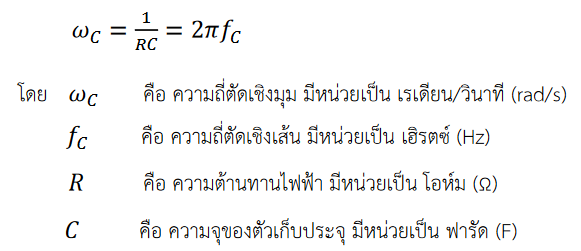

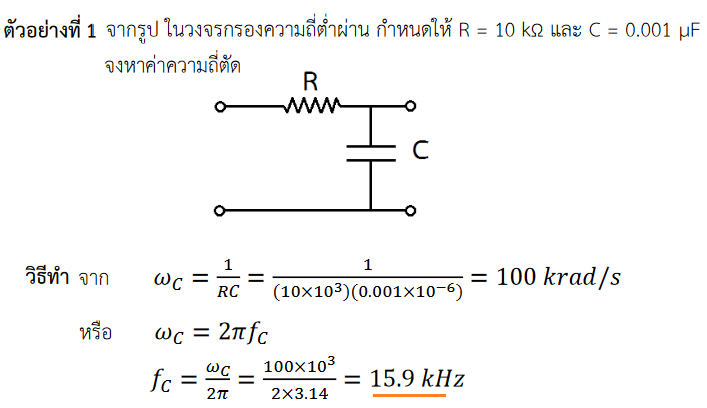

จากกราฟดังรูปด้านบน  เป็นการแสดงความสัมพันธ์ระหว่างความต่างศักย์กับลำดับการลดทอนความถี่ในวงจรกรองความถี่ต่่าผ่าน      การค่านวณหาค่าความถี่ตัด (cutoff frequency) ในวงจรกรองความถี่ต่่าผ่าน (low pass filter, LPF) จะสามารถคำนวนหาได้โดยใช้สมการดังต่อไปนี้

reff : https://navapadol.files.wordpress.com/2015/09/e0b89ae0b897e0b897e0b8b5e0b988-6.pdf

========================================================
