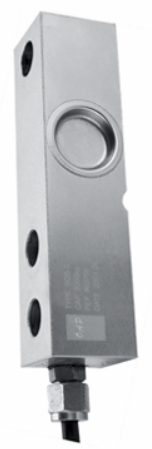

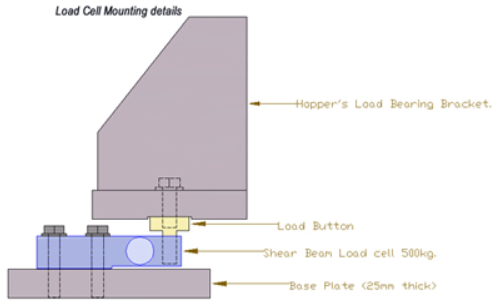

1.1  Single Ended Shear Beam

โหลดเซลชนิดโดยทั่วไปจะเรียกย่อๆว่า Shear Beam โดยจะเป็นโหลดเซลที่มีการใช้งานในลักษณะที่ใช้ปลายด้านหนึ่งยึดเข้ากับฐาน  และนำถังวางลงบนปลายอีกด้านหนึ่งเพื่อวัดแรงกด   การใช้งานมักนิยมนำมาใช้ในการชั่งน้ำหนักในถัง เช่น การชั่งน้ำหนักหินหรือทรายในถังก่อนปล่อยลงไปผสมกับซิเมนต์และน้ำในแพลนคอนกรีตผสมเสร็จ ที่มีขนาดของน้ำหนักตั้งแต่ 250 กิโลกรัม ไปจนถึง 10 ตัน

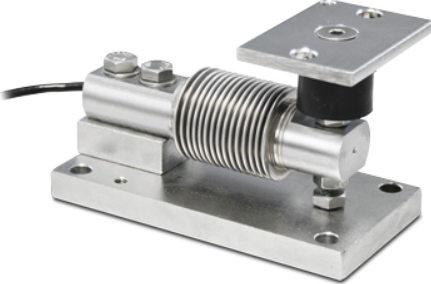

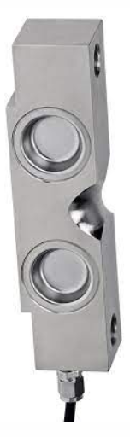

1.2 Double Ended Shear Beam

เป็นโหลดเซลที่เหมือนกับการนำเอา Single Ended Shear Beam จำนวน 2 ตัว มารวมกัน จึงทำให้โหลดเซล ประเภทนี้ มีจำนวนของ Strain Gauge ที่เพิ่มมากขึ้น ส่งผลให้ได้ค่าความละเอียดของแรงที่ถูกกระทำหรือน้ำหนักที่เพิ่มมากขึ้นตามไปด้วย




ส่วนของการใช้งานนั้นก็สามารถทำได้โดยการยึดปลายทั้งสองข้างด้วยสกรูติดกับฐาน จากนั้นนำถังมาวางตรงกลาง โดยมีลูกบอลและเบ้ายึดติดอยู่กับถังและ Load Cell เพื่อให้ถังสามารถขยับได้ แต่ถังจะไม่หลุดหล่นลงไปด้านล่าง นิยมนำมาใช้ในงานชั่งที่มีน้ำหนักมาก ซึ่งโดยส่วนใหญ่จะใช้ชั่งถังหรือไซโลที่มีขนาดใหญ่ โดยการติดตั้งเอาไว้ที่ขาของถังหรือไซโล ที่มีขนาดของน้ำหนักตั้งแต่ 10 ตัน ไปจนถึง 50 ตัน

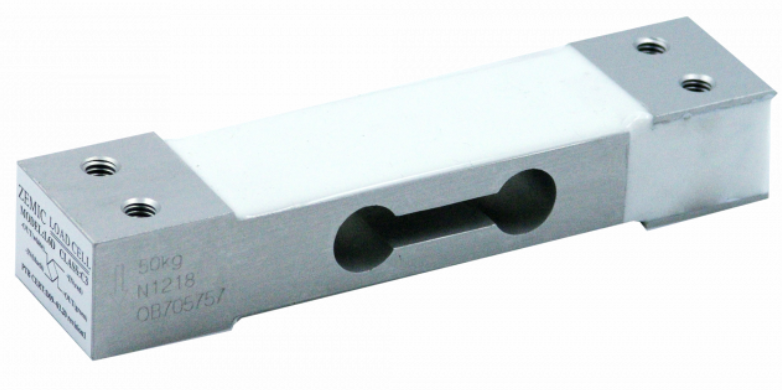

1.3 Single Point

เป็นโหลดเซลชนิดที่ถูกออกแบบมาเพื่อใช้กับแพลตฟอร์มที่มีขนาดเล็ก นิยมนำมาใช้กับงานชั่งที่มีน้ำหนักน้อยกว่า 1 ตัน โดยใช้โหลดเซลเพียงตัวเดียวในการยึดเข้าไปที่จุดศูนย์กลางของแพลตฟอร์ม ที่มีขนาดของน้ำหนักตั้งแต่ 2 กิโลกรัม ไปจนถึง 800 กิโลกรัม

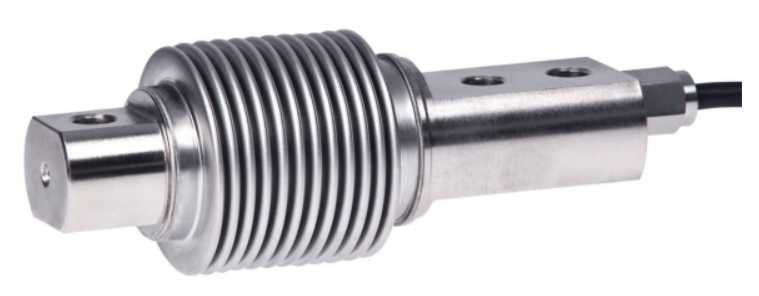

 1.4  Bending Beam

เป็นโหลดเซลที่ถูกออกแบบมาเพื่อใช้ในการแปลงแรงบิดที่กดที่ปลายด้านหนึ่งและปลายอีกด้านที่ยึดติดกับฐาน ที่มีลักษณะคล้ายสปริง โดยโหลดเซลประเภทนี้จะให้สัญญาณได้ดีที่ขนาดแรงกดไม่มาก โดยเริ่มตั้งแต่ 25 กิโลกรัม ไปจนถึง 500 กิโลกรัม

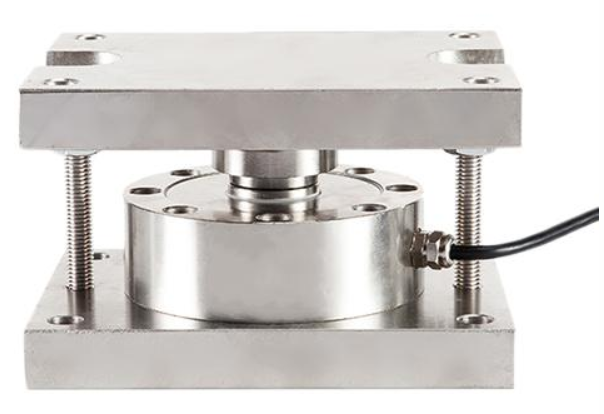

 1.5 Pancake

ที่มาของชื่อโหลดเซลชนิดก็เนื่องจากมีรูปร่างลักษณะที่คล้ายกับขนมแพนเค้ก โดยมันเป็นโหลดเซลที่สามารถนำมาใช้ได้กับแรงกดและแรงดึงที่มีค่าความแม่นยำสูง เนื่องจากมีจำนวนของ Stain Gauge ที่มากกว่าโหลดเซลชนิดอื่นๆ  โดยค่า Linearity และ Hysteresis จะอยู่ในระดับ 0.05% จึงทำให้ประเภทนี้นิยมนำมาใช้กับงานเครื่องทดสอบแรงกดหรือแรงดึง ที่มีขนาดตั้งแต่ 500 กิโลกรัม ถึง 500 ตัน

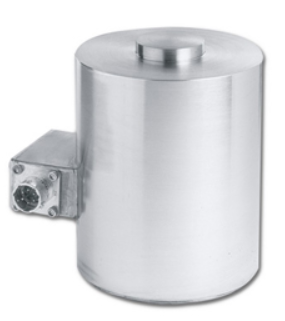

 1.6 Canister

เป็นโหลดเซลที่มีรูปร่างคล้ายกระป๋อง ซึ่งเป็นโหลดเซลอีกชนิดหนึ่งที่ถูกออกแบบมาเพื่อใช้ในการรับแรงกด ค่าที่ได้นั้นยังมีความแม่นยำสูง เนื่องจากค่า Linearity และ Hysteresis อยู่ในระดับ 0.05%

โดยทั่วไปนิยมนำมาใช้กับเครื่องชั่งทั่วไปที่ต้องการความแม่นยำสูง และเครื่องชั่งรถบรรทุก ที่มีขนาดตั้งแต่ 200 กิโลกรัม ไปจนถึง 20 ตัน โดยที่แรงดึงนั้นต้องมีขนาดตั้งแต่ 500 กิโลกรัม ไปจนถึง 500 ตัน
