ความดันและหัวน้ำหรือเฮดของปั๊ม (Pressure & head)
โดย : Admin
ความดันและเฮด ในการศึกษาเกี่ยวกับการทำงานของปั๊ม จำเป็นต้องทราบทฤษฎีเบื้องต้นเกี่ยวกับของเหลว ความดัน และหัวน้ำหรือเฮดของปั๊ม ดังนี้ 1. ความดันของบรรยากาศ (Atmospheric Pressure) : คืออัตราส่วนระหว่างน้ำหนักของบรรยากาศต่อหนึ่งหน่วยพื้นที่บนผิวโลกแต่เนื่องจากว่าลักษณะการวัดความดันมี 2 แบบ ตามภาพ

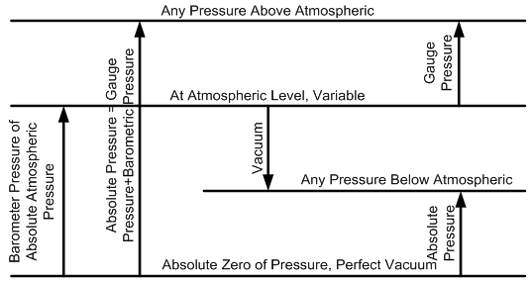

ภาพแสดงความดันบรรยากาศ
อุปกรณ์ที่ใช้วัดความดันโดยทั่ว ๆ ไปเป็นเครื่องมือสำหรับวัดค่าที่แตกต่างไปจากความกดดันของบรรยากาศ ค่าที่วัดได้เรียก ความดันจากเกจ (Gauge Pressure, Pb) ซึ่งอาจมีค่าได้ทั้งบวกและลบ จากภาพจะเห็นได้ว่าสามารถเปลี่ยนความดันจากเกจให้เป็นความดันสมบูรณ์ได้โดย
ความดันสมบูรณ์ = ความดันจากบาโรมิเตอร์ + ความดันจากเกจ
Pabs = Pb + Pg
ค่าความกดดันของบรรยากาศหรือความกดดันจากบาโรมิเตอร์
Pb = 1013 – 0.1055 EL
ในเมื่อ Pb เป็นความดันของบรรยากาศมีหน่วยเป็นมิลลิบาร์หนึ่งมิลลิบาร์ เท่ากับ 0.0145 ปอนด์/ตารางนิ้ว หรือคิดเป็นความสูงของแท่งน้ำที่ 4 ๐C ได้เท่ากับ 0.010197 เมตร และ EL เป็นระดับความสูงของพื้นผิวที่ต้องการทราบความกดดันเหนือระดับน้ำทะเลปานกลางมีหน่วยเป็นเมตร
ในการคำนวณเกี่ยวกับการติดตั้งปั๊ม ค่าความกดดันของบรรยากาศที่ใช้มีหน่วยเป็นความสูงของแท่งน้ำหรือเฮดเป็นเมตรค่าดังกล่าวจะคำนวณได้จากสมการ
Hp= 10.33 – 0.00108EL
โดย Hp เป็นความกดดันบรรยากาศเทียบให้เป็นความสูงของแท่งน้ำที่ 4 ๐C มีหน่วยเป็นเมตร 2. เฮดความดัน (Pressure Head, Hp)

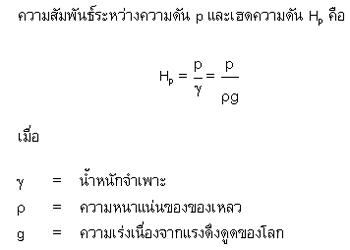

ค่าความดันนอกจากจะบอกเป็นแรงต่อหนึ่งหน่วยพื้นที่ เช่น นิวตันต่อตารางเมตร (N/m2) หรือปอนด์ต่อตารานิ้ว (psi) แล้ว ถ้าเป็นความดันของของเหลวก็มักจะนิยมบอกเป็นแท่งความสูงของของเหลวที่จะก่อให้เกิดความดันที่กำหนดบนผิวหน้าซึ่งรองรับแท่งของเหลวนั้น ความดันซึ่งบอกเป็นแท่งวามสูงของของเหลวนี้เรียกว่า เฮดความดัน (Pressure Head)
3. เฮดความร็ว (Velocity Head, Hv) : ของเหลวที่ไหลในท่อหรือทางน้ำเปิดด้วยความเร็วใด ๆ นั้นมีพลังงานจลน์อยู่พลังงานในส่วนนี้เมื่อบอกในรูปของเฮดคือ
 เฮดความเร็วอาจให้กำจัดความได้อีกอย่างหนึ่งว่า เป็นความสูงที่ของเหลวตกลงมาด้วย แรงดึงดูดของโลกจนได้ความเร็วเท่ากับความร็วในการไหลของของเหลวนั้น
4. เฮดสถิตย์ (Static Head, Hs)
ในการทำงานของปั๊มโดยทั่ว ๆ ไปของเหลวจะถูกเพิ่มพลังงานเพื่อให้มันไหลจากจุดหนึ่งไปยังอีกจุดหนึ่งซึ่งอยู่สูงกว่า ความดันซึ่งคิดเป็นแท่งความสูงของของเหลวที่กระทำต่อศูนย์กลางของปั๊มทั้งทางด้านดูดและด้านจ่ายในขณะที่ความเร็วของการไหลผ่านระบบเป็นศูนย์เรียกว่า เฮดสถิตย์ (Static Head)

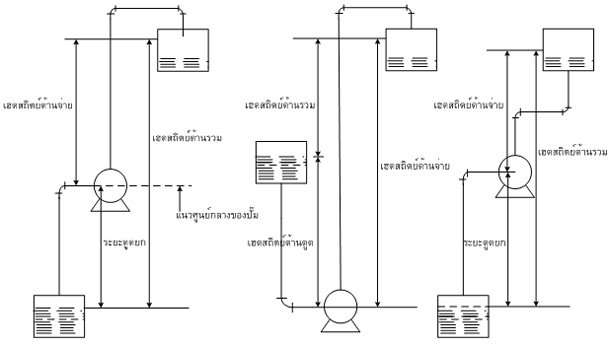

 ภาพแสดงเฮดสถิตย์
ตามภาพระยะทางในแนวดิ่งที่บอกเป็นแท่งความสูงของของเหลว หรือเฮดจากศูนย์กลางของปั๊มถึงปลายของท่อจ่ายเรียกว่า เฮดสถิตย์ด้านจ่าย (Static Discharge Head)
ระยะจากจุดศูนย์กลางของปั๊มถึงระดับผิวของของเหลวที่ปลายของท่อดูดซึ่งอยู่สูงกว่า เรียกว่า เฮดสถิตย์ด้านดูด (Static Suction Head) ถ้าผิวของของเหลวอยู่ต่ำกว่า (ภาพที่ a) และความดันที่ศูนย์กลางของปั๊มจะมีค่าเป็นลบ ในกรณีนี้จะเรียกว่า ระยะดูดยก (Static Suction Lift) แทน
เฮดรวมสถิตย์รวม (Total Static Head) ก็คือผลต่างทางพีชคณิตของเฮดสถิตย์ด้านจ่าย (Static Discharge Head) กับเฮดสถิตย์ด้านดูด (Static Suction Head) ค่าดังกล่าวนี้เป็นเฮดต่ำสุดที่ปั๊มจะต้องเพิ่มให้แก่ของเหลวก่อนที่จะมีการไหลเกิดขึ้น
5. เฮดความฝืด (Friction Head, Hf)
ในขณะที่ของเหลวไหลผ่านระบบท่อทั้งด้านดูดและจ่ายพลังงานหรือเฮดในการไหลส่วนหนึ่งจะสูญเสียไปเนาองจากความฝืดระหว่างของเหลวกับผนังของท่อและส่วนประกอบต่าง ๆ ซึ่งเราเรียกว่า เฮดความฝืด (Friction Head)
ในระบบสูบน้ำโดยทั่ว ๆ ไป การเสียเฮดเนื่องจากความฝืดอาจเกิดขึ้นได้หลายจุดดังภาพข้างล่าง
การเสียเฮดทั้งหมดนี้ขึ้นอยู่กับอัตราการไหลผ่านระบบท่อซึ่งมีค่าเพิ่มขึ้นเมื่ออัตราการไหลเพิ่มขึ้น ดังนั้นขณะที่ปั๊มกำลังทำงาน ระยะดูดยกรวมที่เกิดขึ้นจริงจะเท่ากับระยะดูดยก (Static Suction Lift) รวมกับเฮดความฝืดทางด้านดูดทั้งหมดตั้งแต่ จุดที่ 1 ถึง จุด 5 ในกรณีที่ของเหลวทางด้านดูดอยู่สูงกว่าศูนย์กลางของปั๊ม เฮดด้านดูดรวม (Total Static Head) ที่เกิดขึ้นจริงจึงเท่ากับเฮดสถิตย์ด้านดูด (Static Suction Head)
สำหรับทางด้านจ่ายก็เช่นเดียวกัน คืออาจจะรวมการเสียเฮดที่จุดที่ 6 ถึง 9 เข้าด้วยกันเป็นเฮดความฝืด และเฮดรวมด้านจ่าย (Total Discharge Head) ที่เกิดขึ้นจริงในขณะที่ปั๊มการทำงานจะเท่ากับเฮดสถิตย์ด้านจ่ายรวมกับเฮดความฝืดทั้งหมดทางด้านจ่าย

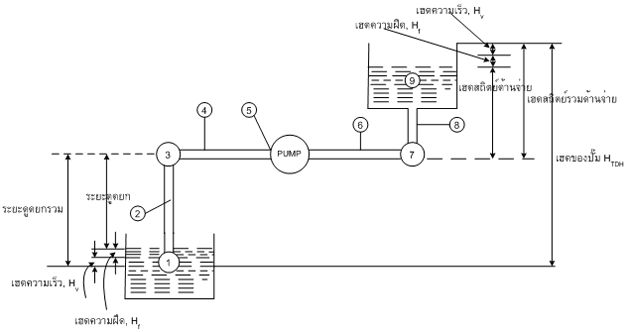

 ภาพแสดงการสูญเสียเฮด
สำหรับทางด้านจ่ายก็เช่นเดียวกัน คืออาจจะรวมการเสียเฮดที่จุดที่ 6 ถึง 9 เข้าด้วยกันเป็นเฮดความฝืด และเฮดรวมด้านจ่าย (Total Discharge Head) ที่เกิดขึ้นจริงในขณะที่ปั๊มการทำงานจะเท่ากับเฮดสถิตย์ด้านจ่ายรวมกับเฮดความฝืดทั้งหมดทางด้านจ่าย
6. เฮดรวม (Total Head, Hr)

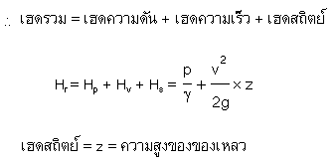

เฮดรวมของน้ำ ณ จุดใดจุดหนึ่ง ก็คือพลังงานทั้งหมดของน้ำที่บอกในรูปของเฮดของน้ำ ณ จุดนั้น ๆ
 ความแตกต่างระหว่างเฮดรวมของ 2 จุด ในกรณีที่ไม่มีการเพิ่มพลังงานให้แก่ของเหลวก็คือเฮดความฝืดระหว่าง 2 จุดนั้น

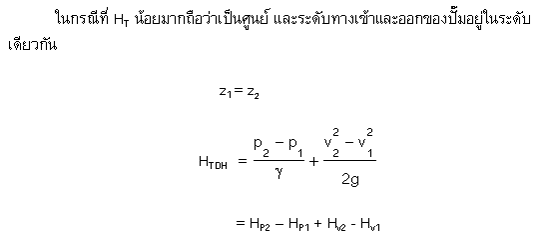

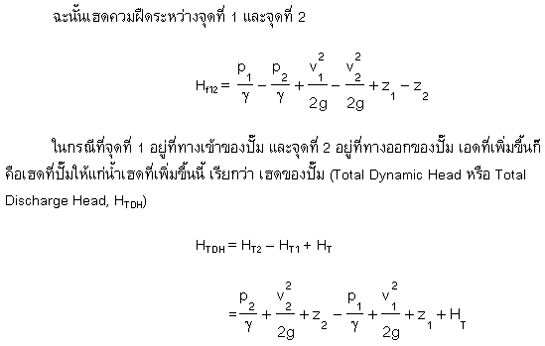

ฉะนั้นเฮดควมฝืดระหว่างจุดที่ 1 และจุดที่ 2
  |
|
