                     การออกแบบการชดเชย Reactive Power ให้กับโหลด บางครั้งมีขนาดไม่เหมาะที่จะทำเป็น Step เดียว
                 ต้องแบ่งเป็นหลายๆ Step เพื่อความเหมาะสมทั้งทางด้านอุปกรณ์ที่จัดหาได้ง่าย  ไม่กระทบกับระบบแรงดัน
                 จรเกินไป (Over Voltage) และกระแส Switching ที่ผลต่ออายุการใช้งานของอุปกรณ์ต่างๆ

                    อนึ่งเงื่อนไขการ Run Load ก็มีผลกล่าวคือ Load Pattern เป็นอย่างไรเพื่อให้การชดเชยทุกขณะเป็นไป
                 ตามที่ตั้งใจไว้ แต่โดยทั่วไปผู้ออกแบบจะได้ข้อมูลนี้ยากมาก เพราะผลการ Run Load       ขึ้นอยู่กับสวาวะ
                เศรษฐกิจ , Process ในขบวนการผลิตซึ่งอาจมีการเปลี่ยนแปลงตลอดเวลา       ดังนี้หัวข้อนี้จะไม่พิจารณา
                Load Pattern

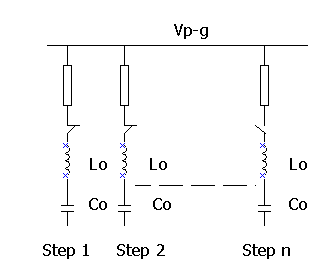

                     Reactive Capacitor Bank แบ่งเป็นใหญ่ๆ ได้ 2 ลักษณะคือ
                    1. Shunt Capacitor bank
                    2. Detune bank

                ซึ่งเป็น Type ที่เหมาะจะแบ่งออกเป็นหลายๆ Step เพื่อทำเป็น Automation Switching ในหัวข้อนี้จะทำการ
               ศึกษาว่าการแบ่งเป็น Step ของคาปาซิเตอร์นั้นควรมีขนาดเท่าไรที่เหมาะสม

                พิจารณาจากขนาดของอุปกรณ์ที่จัดหาได้ง่าย
                พิจารณาจากอุปกรณ์ที่จัดหาได้ง่าย โดยหลักการแล้ว Step จำนวนน้อยเท่าไรก็ประหยัดมากขึ้น   อุปกรณ์ที่
               ประกอบใน Step จะมี Fuse , Contact , Capacitor Unit และ Reactor ในบางครั้ง ซึ่งมีขนาดตาม Catalogue
               ของผู้ผลิตซึ่งจะเห็นว่าที่แรงดัน 415 V ที่ใช้กันมากที่สุดอยู่ระหว่าง 21 - 110 KVAR ต่อ Step   ที่เหมาะสมถ้า
               แรงดันอื่นก็พิจารณาดูจาก Catalogue ได้

                พิจารณาผลกระทบกับระบบ

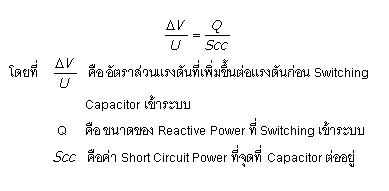

               การ Switching Capacitor เข้ากับระบบปกติจะมีผลทำให้ แรงดันระบบ เพิ่มขึ้น โดยพิจารณาจากสูตร
