Current Transformer
.
หม้อแปลงกระแส ( CurrentTransformer:CT) :

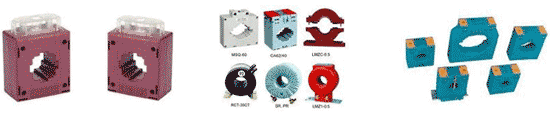

หม้อแปลงกระแส หรือ Current transformer (CT) คือหม้อแปลงที่ออกแบบมาเพื่อใช้งานร่วมกับเครื่องวัดกระแสไฟฟ้า หรืออุปกรณ์ไฟฟ้าบางอย่างที่ต้องต่อร่วมกันในวงจรเดียวกันที่ต้องการกระแสไฟฟ้าต่ำ หม้อแปลงกระแสจะทำหน้าที่แปลงหรือทดทอนขนาดกระแสลงตามอัตราส่วนระหว่าง ปฐมภูมิ (Primary ) ต่อทุติยภูมิ (Seccondary) ซึ่งโดยทั่วไปจะรับกระแสสูงสุด 5 A เช่น 500 : 5 หรือ 1000 : 5

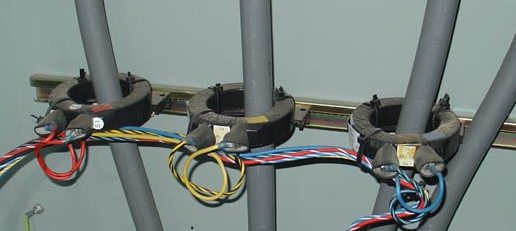

เช่น CT Class 1.0 ขนาด 1000/5 และมี Bernden = 5VA คือ เมื่อเราเอา CT ไปคล้อง ที่สายไฟหรือบัสที่มีกระแสไหล 1000 A จะให้กระแสไหลทางด้าน Seccondary เท่ากับ 5 A โดยที่โหลด ( Load) ที่ต่ออยู่ทางด้าน Seccondary จะต้องไม่เกิน 5VA
ถ้าจะคำนวณเป็น อิมพีแดนซ์ Z ก็จะได้ VA = (I ยกกำลัง2)xZ หรือ Z = VA/(IxI)
ดังนั้น Z = 5/(5x5) = 0.2 โอห์ม หรือ โหลดต้องไม่เกิน 0.2 โอห์มจึงจะทำให้ความแม่นยำ (Accuracy) ของ CT ดีกว่า 1.0% หรือ (Class 1.0)
ข้อควรระวัง
เมื่อต่อ CT แต่ไม่มีโหลด จะต้องลัดวงจรหรือช๊อตเอาต์พุต (ด้าน Seccondary) ไว้ตลอดเวลา เพื่อป้องกันไม่ให้ CT เสียหาย เนื่องจากแรงดันอินดิวซ์ (V = Ldi/dt) เมื่อเกิดทรานเซียนต์จะทำให้ di/dt มีค่าสูงมาก ทำให้แรงดันอินดิวซ์สูงจนทำให้ลวดด้า Seccondaryเสียหาย) ในขณะช๊อตเอาต์พุต จะมีกระแสไหลเท่ากับ กระแสบัส/(1000/5) ดังนั้นกระแสสูงสุดเท่ากับ 5A
