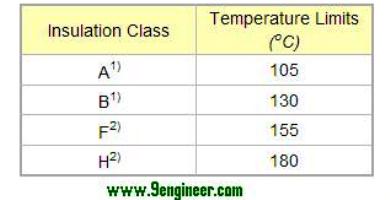

An electrical motor will rapidly degrade if the internal temperature exceeds the insulation temperature limit
1) Hydroscopic insulation - avoided for open and outdoor locations - shortened lifetime if condensation in the insulation occurs
2) Non-hydroscopic insulation - preferred for open and outdoor locations, higher ambient temperatures
การใช้งานมอเตอร์ที่มีความร้อนสูงเป็นเวลานาน ทำให้อายุการใช้งานของมอเตอร์ลดลง ซึ่งขึ้นอยู่กับอุณหภูมิเพิ่ม(Temperature rise) ที่ยอมรับได้ของฉนวนขดลวดและอุณหภูมิของแบริ่ง เนื่องจากค่าอุณหภูมิเพิ่มทุก10องศา จะทำให้อายุการใช้งานของฉนวนลดลงครึ่งหนึ่ง และความร้อนสูงยังส่งผลกับความหนืด(Viscosity) ของสารหล่อลื่นในแบริ่ง อาจทำให้แบริ่งเสียหายจากการขาดสารหล่อลื่นได้เร็วขึ้น ดังนั้นการวัดอุณหภูมิเพื่อป้องกันการใช้งานมอเตอร์ขณะเกิดความร้อนสูงเป็นเวลานานเป็นสิ่งที่ควรกระทำ

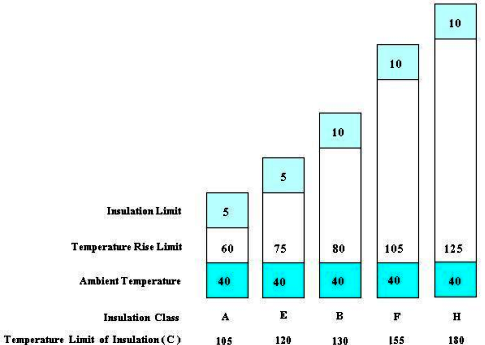

ตามมาตรฐาน IEC 85 ได้แบ่งฉนวนออกเป็นคลาสๆต่างดังนี้
|
คลาส |
อุณหภูมิสูงสุด |
อุณหภูมิห้อง |
อุณหภูมิเพิ่มสุงสุด |
ค่าเผื่อทาง |
|
Class A |
105 |
40 | 60 | 5 |
|
Class E |
120 | 40 | 75 | 5 |
|
Class B |
130 | 40 | 80 | 10 |
|
Class F |
155 | 40 | 105 | 10 |
|
Class H |
180 | 40 | 125 | 15 |
หมายเหตุ
1 °C (เซลเซียส) เท่ากับ 1°K (เคลวิน) มาตรฐาน ISO ได้ระบุหน่วยองศาจากการวัดเป็นเซลเซียส และความแตกต่างของอุณหภูมิเป็นเคลวิน
ค่าเผื่อทางอุณหภูมิ เป็นค่าที่เผื่อไว้ระหว่างอุณหภูมิเฉลี่ยของขดลวดและอุณหภูมิ ณ จุดร้อนที่สุด (Hottest point) โดย อุณหภูมิเพิ่มสูงสุดที่ยอมรับได้ = อุณหภูมิสุงสุด – อุณหภูมิห้องสูงสุด – ค่าเผื่อ
อุณหภูมิเพิ่มทุก10องศา คิดจากอุณหภูมิห้องสูงสุด40องศา ทำให้อายุของฉนวนลดลงประมาณครึ่งหนึ่ง โดยอายุการใช้งานของฉนวนสัมพันธ์กับอุณหภูมิเพิ่มดังรูป
