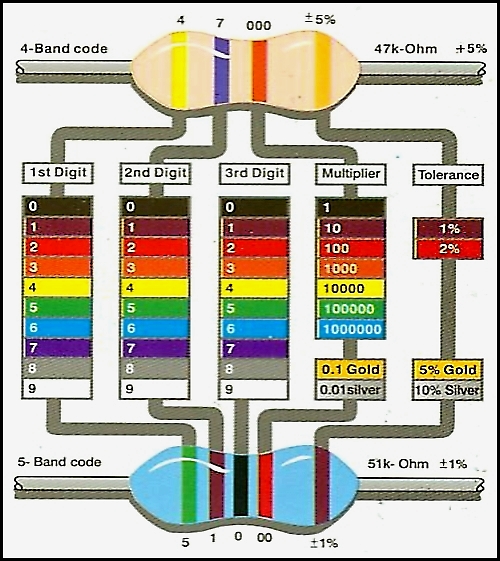

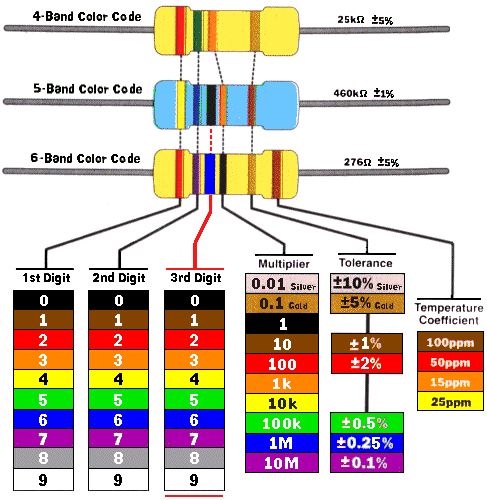

การอ่านต้านทานแบบ 4 ,5 แถบสี

1.หันแถบสีค่าผิดพลาดไปทางขวามือ ( ลักษณะแถบสีค่าผิดพลาดจะมีระยะห่างจากแถบสีอื่นๆ มากที่สุด และจะเป็นสี น้ำตาล แดง ทอง และเงิน เท่านั้น )

ตัวอย่างเช่น  ตัวต้านทาน 4 แถบสี ส่วนใหญ่ค่าผิดพลาดคือสีทอง (+/- 5% )  หรือ ถ้าตัวต้านทาน 5 แถบสี ค่าผิดพลาดคือส่วนใหญ่สีน้ำตาล ( +/- 1% )

2.การอ่านให้อ่านแถบสีไล่จากซ้ายไปขวา แถบสีที่อยู่ก่อนแถบสีค่าผิดพลาด คือแถบสีตัวคูณ ส่วนแถบสีก่อนหน้านั้นให้นำค่ามาไล่กันตามลำดับ

3.แปลงค่าหน่วยให้อยู่ในรูปของตัวเลขที่อ่านง่าย

ตัวอย่าง การอ่าน resistor 5 แถบสี ซึ่งประกอบด้วย  น้ำตาล ดำ ดำ ดำ  น้ำตาล

  จะอ่านได้ดังนี้
 น้ำตาล(1)  ดำ(0) ดำ(0)   x   ดำ(10e0)
=  100x10 =1000  หรือ  1 k Ohm
