รบกวนสอบถามท่านที่ชำนาญ plc nais ด้วยครับ
07/03/2554 12:09 น. |
ขอถามเรื่องการเขียน plc nais FP1-C16 1.FPWIN PRO ใส่ TIMER กับ counter ยังไงครับ 2.plc รุ่นนี้ใช้ คำสั่ง difu เหมือน omron ได้หรือเปล่า ถ้าได้ใช้คำสั่งอะไรครับ(ใช้ fpwin gr 2.7) 3.file ที่เขียนจาก fpwin gr จะเปิดใน fpwin pro ยังไงครับ ผมอ่านคู่มือยังไงก็ยังไม่เข้าใจครับ ถ้าไม่รบกวนมากขอ mail หรือ เบอร์โทรปรึกษาด้วยครับ ขอบคุณล่วงหน้าครับ |
ความคิดเห็นทั้งหมด 10 รายการ |
ความคิดเห็นที่ 1
|
07/03/2554 12:38 น. |
|
ความคิดเห็นที่ 2
|
07/03/2554 12:40 น. |
|
ความคิดเห็นที่ 3
|
07/03/2554 12:43 น. |
|
ความคิดเห็นที่ 4
|
07/03/2554 12:48 น. |

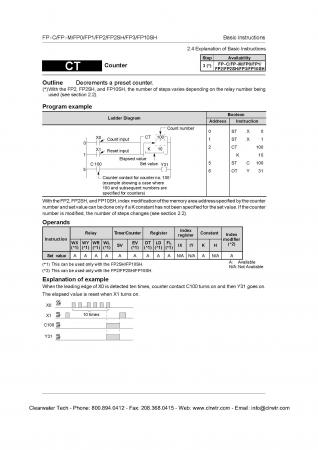

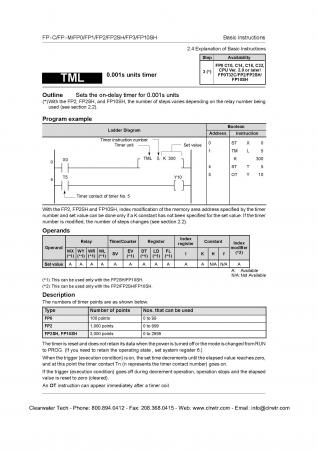

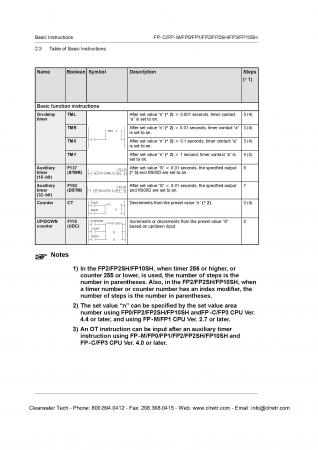

แต่ถ้าไม่ชัดดูตามคู่มือหน้า 142,93,156 คู่มือ http://www.clrwtr.com/PDF/Panasonic/NAiS-PLC-Programming.pdf |
ความคิดเห็นที่ 5
|
07/03/2554 19:26 น. |
ขอบคุณมากครับ คุณ Guitar_kung แล้วใน fpwin pro ใส่ยังไงครับ |
ความคิดเห็นที่ 6
|
08/03/2554 12:55 น. |
คลิกที่ TMX(0.1sec)หรือ TMY(1.0sec)หรือTMR(0.01sec)หรือ TML(0.001sec)แล้วแต่ท่านจะเลือก จากนั้นเลือกหมายเลขของ TIMER ที่ท่านต้องการโดยกดที่เลข 0-9 แล้วแต่ท่านแต่ต้องดูคู่มือประกอบด้วยว่าของท่าน TIMER ใช้ตัวไหนได้บ้าง จากนั้นกด ENTER LADER TIMER ก็จะขึ้นมา จากนั้นมันจะให้ใส่ค่าเวลาที่ต้องการ ทำการกดเลือก K แล้วตามด้วยเวลาที่ต้องการตั้ง แล้วกด ENTER ถ้าท่านใส่ TIMER ได้ COUNTER ไม่น่ามีปัญหา เพียงจาก TMx เป็น CT เท่านั้นเองครับ ที่ว่ามาจะใช้เม้าอย่างเดียวนะครับ ขอให้โชคดี |
ความคิดเห็นที่ 7
|
08/03/2554 13:04 น. |

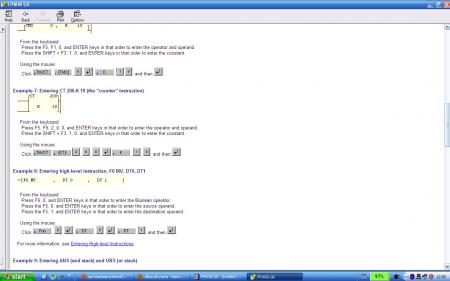

จะให้ดีท่านดูที่ help ที่ fpwin gr ด้านบนแล้วเลือกที่ HOW TO OPERATE คลิกที่ search แล้วพิมพ์ TIMER แล้ว ENTER จะมีหัวข้อให้เลือกให้เลือกหัวข้อที่ 2 จะเขียนว่า Entering Instructions (Boolean Ladder View) แล้วเลื่อนหาดูจะเจอสิ่งที่ท่านต้องการ ขอให้โชคดี |
ความคิดเห็นที่ 8
|
08/03/2554 16:34 น. |
ขอโทษทีท่านหมายถึง fpwin pro ใช่ใหม หลงประเด็น จริงๆแล้วมันจะมี DEMO ที่เป็น power poin ติดมาด้วย 1st steps demo ลองดูครับเพิ่มเติมครับ ส่วนการใส่ timer ดังนี้ครับ เมื่อเข้าเขียน ladder ให้เลือกกด F2 แล้วจะขึ้นหน้าต่าง Intruction ด้านซ้ายมือ ในช่องว่างให้พิม TM รายการของ timerจะแสดงขึ้นมา คลิกเลือกรายการ timer ที่ต้องการจากนั้น คลิกที่ without EN/ENO จากนั้นเลื่อนเม้ามาที่ต้องการวาง timer แล้วคลิกวางได้เลย จากนั้นเราก็มาใส่ค่า ที่ start ให้ต่อกับ input ที่จะให้มันเริ่มนับ ที่ NUM*ให้ใส่หมายเลข timer รายละเอียดดูในแต่ละรุ่นว่าใช้หมายเลขใดได้บ้าง ที่ SV ใส่ค่าที่ต้องการหน่วงเวลา ที่ T ต่อเข้ากับ output ที่เราต้องการหรือหากไม่ใช้งานคลิกขวาแล้วลบให้เครื่องหมายคำถามหายไปเวลาเอาคอนแทคของ Timer ไปใช้ก็ใส่ T นำหน้าเเล้วตามด้วยหมายเลขที่ใช้งานครับ เช่น T10 ครับผม ลองดูครับไม่รู้ว่าจะตรงกับที่ท่านต้องการหรือเปล่า ยังไงแจ้งด้วยครับ |
ความคิดเห็นที่ 9
|
09/03/2554 08:23 น. |
ขอบคุณ คุณ Guitar_kung มากๆเลยครับ จบไปหนึ่งงานแล้ว ยังเหลือ จะ convert file ระหว่าง fpwin gr เป็น fpwin pro ได้หรือเปล่าครับ อันนี้แค่อยากรู้เฉยๆครับ |
ความคิดเห็นที่ 10
|
09/03/2554 10:53 น. |
ไม่ได้ครับ เนื่องจากตัวตัวโครงสร้างของ Fpwin Pro กับ Fpwin gr จะแตกต่างกันครับ อย่างเช่น TIMER ที่ท่านถามน่าตาจะแตกต่างกัน fpwin pro timer จะคล้ายๆของ siemens คือเป็นลักษณะบล็อก ถ้ามีข้อสงสัยก็พยามดูที่ help ครับเค้าเขียนค่อนข้างเคลียณอยู่ ลองดูนะครับ ขอให้โชคดี Guitar_Kung |
