Speed ไม่วิ่งตาม setpoint
02/06/2554 14:57 น. |

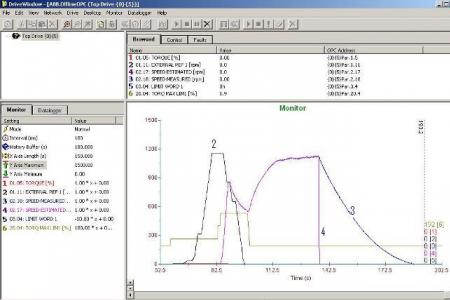

จากรูป จะเห็นว่าความเร็วของมอเตอร์ ไม่เป็นไปตาม setpoint เวลาหยุดก็เช่นกันจะเห็นว่า setpoint เป็นศูนย์แล้ว แต่ว่าความจริงไม่เป็นศูนย์ จากกราฟจะเห็นว่าเพลาของมอเตอร์หมุนต่อไปอีกระยะหนึ่ง ไม่ทราบว่าใครเคยเจอปัญหาแบบนี้บ้าง รบกวนช่วยแบ่งปันความรู้หน่อยครับ |
ความคิดเห็นทั้งหมด 9 รายการ |
ความคิดเห็นที่ 1
|
02/06/2554 17:00 น. |
ติด Encoder Feed Back with Option Module ครับ ทำแบบ Close Loop Vector Control ไม่รู้ว่าจะใช้ได้ หรือไม่ ลองดูนะ |
ความคิดเห็นที่ 2
|
05/06/2554 22:41 น. |
รูปไม่ชัดเจนครับ ดูไม่รู้เรื่องครับท่าน ว่าแต่ load คืออะไร |
ความคิดเห็นที่ 3
|
06/06/2554 12:16 น. |

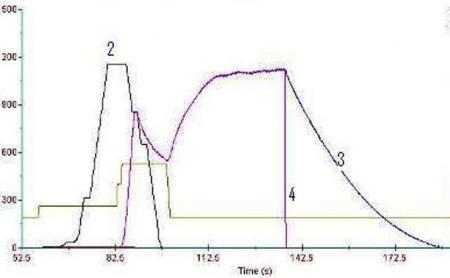

หมายเลข 3 : คือ Speed calculation หมายเลข 4 : คือ speed Estimate จากรูปจะเห็นว่า speed feedback หมายเลข 3 &4 จะตอบสนองช้ามาก เมื่อเทียบกับ setpiont หมายเลข 2 |
ความคิดเห็นที่ 4
|
06/06/2554 14:36 น. |
เอาใหม่เลยได้ไหมเอ่ย ลองจับ trend parameter group นี้มาเปรียบเทียบล่ะกันครับ 01.11 ext ref 1 01.02 speed 01.05 torque 01.04 current แล้วเอา trend มาวิเคราะห์กันครับ |
ความคิดเห็นที่ 5
|
14/06/2554 09:25 น. |

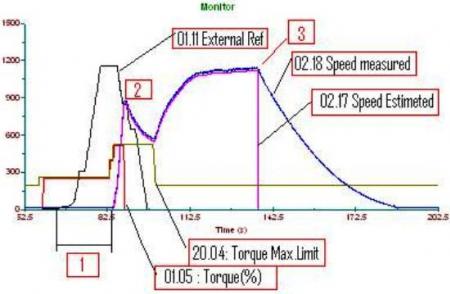

มีเฉพาะ 01.11 ext ref 1 01.05 torque ( จากรูป scale *100 ครับ) ส่วนสปีด ลูกค้าวัด 02.17: SPEED ESTIMATED [rpm] กับ 02.18: SPEED MEASURED [rpm]มาให้ดังรูป ส่วนกระแสไม่ได้วัดมาให้ ไม่ทราบว่าพอวิเคราห์ได้ไหม ถ้าวัดได้มีคำถามอยู่ 3 ประเด็นดังรูป ตรงหมายเลข 1 ; สงสัยว่าทำไม สปีด SPEED ESTIMATED กับ SPEED MEASURED จึงตอบสนองช้า ดูเหมือนจะมีการดีเลย์ ประมาณ 20 วินาที ทั้งที่เป็นระบบโคลสลูป ใช้งานคู่กับเอ็นโค๊ดเดอร์ ตรงหมายเลข 2 ;ทำไม SPEED ESTIMATED กับ SPEED MEASURED จึงมีค่าไม่เท่ากับ 01.11 ext ref 1 หรือวิ่งไปไม่ถึงค่าอ้างอิง และที่สำคัญคือ 01.11 ext ref 1 ลดลงเป็น 0 แล้ว แต่ปรากฏว่า SPEED ESTIMATED กับ SPEED MEASURED ลดลงนิดหน่อย จากนั้นก็กลับวิ่งขึ้นส่วนทางกับ ref. ตรงหมายเลข 3 ; สงสัยว่าทำไม SPEED ESTIMATED ลดลงเป็น 0 แต่ SPEED MEASURED กลับไม่ลดลงทันที่ ซึ่งกว่าจะเป็น 0 ได้ก็ต้องใช้เวลาอีกหลายสิบวินาที |
ความคิดเห็นที่ 6
|
14/06/2554 09:28 น. |
99.01: LANGUAGE Par.99.1 ENGLISH 99.02: APPLICATION MACRO Par.99.2 T-CTRL 99.03: APPLIC RESTORE Par.99.3 NO 99.04: MOTOR CTRL MODE Par.99.4 DTC 99.05: MOTOR NOM VOLTAGE [V] Par.99.5 690 99.06: MOTOR NOM CURRENT [A] Par.99.6 1180.0 99.07: MOTOR NOM FREQ [Hz] Par.99.7 46.0 99.08: MOTOR NOM SPEED [rpm] Par.99.8 912 99.09: MOTOR NOM POWER [kW] Par.99.9 1007.0 99.10: MOTOR ID RUN MODE Par.99.10 ID MAGN 99.11: DEVICE NAME Par.99.11 ข้อมูลมอเตอร์ ครับ |
ความคิดเห็นที่ 7
|
23/06/2554 16:56 น. |
ผมคิดว่าน่าจะลองดูที่ Group 22 Acc/dcc ว่า set ไว้เท่าไหร่ แล้วก็ Group 23 Speed Control ของ DTC ว่ามันมีค่า Gain แล้ว Intigration Time เท่าไหร่ ถ้าเป็น ผม ผมจะ set ตามนี้ 2202 1.0s. 2203 1.0s. 2301 10 2302 0.25s. ถ้าสงสัยลองโทรคุยกันได้ครับ 081-8544748 สุรพันธ์ |
ความคิดเห็นที่ 8
|
28/06/2554 17:16 น. |
อย่างแรกนะครับ ผมเห็น group99 application macro เป็น T-CTRL ซึ่งปกติ ทอร์คคอนโทรลนั้นจะมี refference เป็นทอร์ค และหน้าที่ของ drive คือทำการควบคุมมอเตอร์ให้ได้ตาม torque ref โดยที่ต้อง vary speed ให้ได้ตาม torque acctual ให้ตรงตาม torque ref กรณีนี้ speed ก็เลยไม่วิ่งตาม ref ซึ่งน่าจะเป็น torque ref แล้วก็ผมเห็นว่า machine ใหญ่มาก การปรับ accel time 1 วินาทีนั้นดูจะสั้นไปมากทีเดียว VSD จะ trip over current |
ความคิดเห็นที่ 9
|
03/07/2554 10:50 น. |
tryout and error ซิกเลอร์นิโคล จะได้ไหม |
