ช่วยหน่อยครับเกี่ยวกะS7-300
28/07/2554 10:34 น. |
-ช่วยบอกวิธีการตั้งค่าสเกลmax-minตอนSim anlog module หน่อยครับ ว่าค่าmax ต้องตั้งเท่าไหร่ถ้าแถมวิธีการซิมด้วยก็เป็นพระคุณมากเลยครับ(ยังไม่เคยซิมอ่ะ) -สามารถโหลดโปรแกรมโดยใช้สายแลนได้ไหมครับทั้งโปรแกรม plc,HMI ถ้าได้ช่วยบอกวิธีหน่อยครับพอดีสายLink หายหมดเลย แต่ตัวPLC ของผมมี ชุดต่อแลนอยู่ |
ความคิดเห็นที่ 1
|
28/07/2554 21:37 น. |
ค่าอนาลอก จะอยู่ที่ 0 -27648 ครับ เช่นถ้า กำหนดให้เป็น 4 - 20 ma. 4 ma. = 0 8 ma. = 6912 12 ma. = 13824 16 ma. = 20736 20 ma. = 27648 โดยประมาณครับ แล้วก็ทำการ Scale FC105 sinv Unscale FC106 ต่อไปครับ ถ้าเป็น Analog Input แล้วตั้งเป็น กระแส 4-20 ma. คุณก็ป้อนเข้ามาแล้วดูค่าที่ PIW นั้นๆ ถ้าเป็น Analog Output ก็กลับกัน คุณ Force ค่า 0 - 27648 แล้ววัดค่ากระแสที่ได้ ถูกผิดประการใด บอกด้วยครับ |
ความคิดเห็นที่ 2
|
28/07/2554 21:40 น. |
ใช้สายแลนได้ครับ รุ่นที่มีช่องเสียบแลนอยู่ ให้เลือก PG Interface เป็น TCP/IP ครับ |
ความคิดเห็นที่ 3
|
29/07/2554 09:07 น. |
คงต้องถามว่าสัญญาณอนาล๊อกที่คุณหมายถึงเป็นสัญญาณอะไร แล้วใช้การ์ดอะไรนะครับ เอาป็นว่าถ้าเป็นสัญญาณ 4-20 mA หรือ 1-5 V ก้อคงเป็นตามคุณความเห็นที่ 1 คือค่าที่ออกจากการ์ด จะเป็นค่าประมาณ 0-27648 คุณต้องเขียนโปรแกรมเพื่อแปลงค่าเป็นค่าที่คุณต้องการเช่น 0-1 หรือ 0-100 ๔ ตัวอย่างเช่น ค่าที่อ่านได้จากการ์ด หารด้วย /27648 คุณจะได้ค่า 0-1 หลังจากนั้น ก้อคูณด้วย max-min และบวกด้วย min คุณก้อจะได้ค่าที่คุณต้องการครับ แต่ถ้าเป็น สัญญาณ RTD ค่าที่อ่านได้จากการ์ด เอามาคูณด้วย 10 คุณจะได้อุณหภูมิ และถ้าต้องการแปลงเป็น เปอร์เซนต์ก้อต้องเขียนโปรแกรมแปลงอีกที FC105 และ FC106 ที่คุณความเห็นที่1 เขียนนั้น ผมเข้าใจว่าเป็นโปรแกรมแปลงที่มีคนเขียนไว้ให้แล้วผิดถูกประการใดขออภัยมา ณ ที่นี้ครับ |
ความคิดเห็นที่ 4
|
29/07/2554 11:20 น. |
ครับ FC105 = SCALE CONVERT FC106 = UNSCALE CONVERT เป็น Function Block ใน Libraries ของ STEP7 ครับ |
ความคิดเห็นที่ 5
|
29/07/2554 14:22 น. |
ช่วยบอกวิธีเรียก FC105 FC106 หน่อยได้ไหมครับ เพราะปรกติสร้าง FC105 FC106 ก็สามารถสร้างได้โดยได้บล็อกเปล่าๆ ไม่ทราบว่า Libraries นี้เรียกใช้ได้ยังไงครับ ช่วยเป็นวิทยาทานนิดนึง เพราะไม่รุ้จริงๆ ว่า มี Libraries ตัวนี้นะครับ คราวหลังได้เอาไปใช้บ้าง ขอบคุณล่วงหน้าครับ |
ความคิดเห็นที่ 6
|
29/07/2554 22:45 น. |

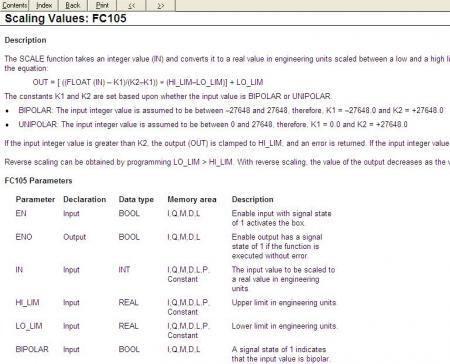

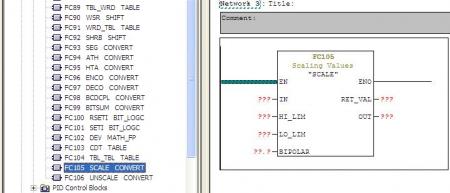

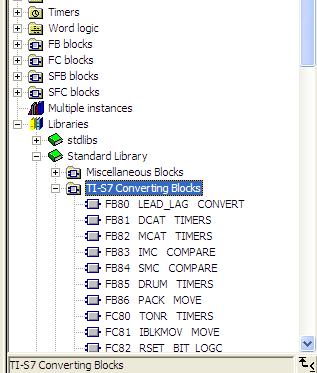

ที่หน้าต่างด้านซ้าย |
ความคิดเห็นที่ 7
|
29/07/2554 22:49 น. |
|
ความคิดเห็นที่ 8
|
29/07/2554 22:50 น. |
|
ความคิดเห็นที่ 9
|
31/07/2554 19:19 น. |
พี่ครับแล้วเราจะsimดูค่ายังไงครับช่วยสอนให้หน่อยได้ไหมครับ |
ความคิดเห็นที่ 10
|
03/08/2554 15:37 น. |

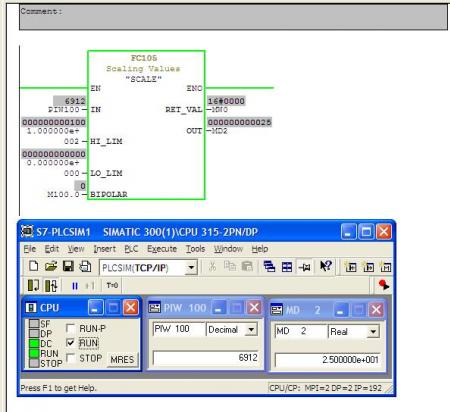

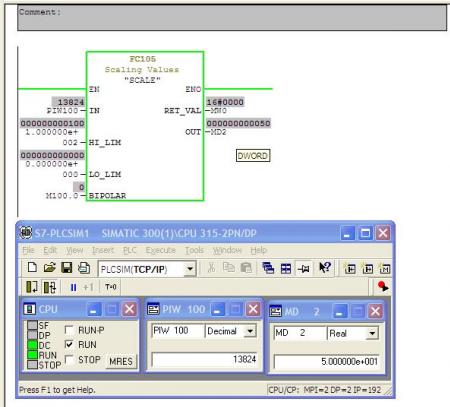

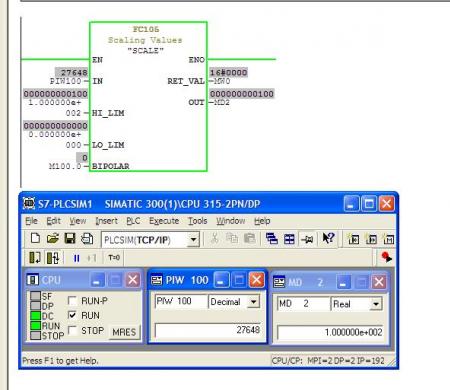

ผมจึงขอยกตัวอย่างเลยก็แล้วกัน ว่าเป็น Analog Input 4 - 20 ma. แต่ตอนนี้ผมไม่มี CPU , Analog , Simulator อยู่ ผมขอใช้ PLCSIM แทนก็แล้วกันนะครับ ( เหมือนๆ กัน ) 1. ผมกำหนดแอดเดรส Analog Input 4 - 20 ma. เป็น PIW100 ครับ 2. ใช้ FC 105 Scale Convert : ทำการสเกลค่า 3. กำหนด Hi = 100.0 และ Low = 0.0 Output = MD2 4. ป้อนค่า PIW100 ( แทนการใช้ตัว Simulator ครับ 4-20 ma ก็จะเท่ากับ 0-27648 ครับ ) รูปที่1 ป้อนค่า 6912 ( 8ma ) ค่า Output ที่ได้คือ 25.0 |
ความคิดเห็นที่ 11
|
03/08/2554 15:39 น. |
|
ความคิดเห็นที่ 12
|
03/08/2554 15:39 น. |
|
ความคิดเห็นที่ 13
|
03/08/2554 15:46 น. |
ที่นี่ คุณต้องการสเกลค่าเท่าไร ก็เปลี่ยนแปลงค่า HI กับ Low ครับ เช่น ถ้า Analog Input คุณต่ออยู่กับ Pressure Transmitter ซึ่งถูกตั้งย่านการวัดไว้ที่ 0 - 3 Bar และ output ออกมาเป็น 4 - 20 ma. คุณก็มาตั้ง Hi = 3.0 , Low = 0.0 ครับ ค่าเอาท์พุทของคุณก็จะได้อยู่ในช่วง 0.0 - 3.0 ครับ ( ต้องตั้งให้ตรงกับ mix , max ของ Instrument ที่นำมาต่อ ยกเว้น Level คุณอาจจะตั้งเป็น 0 - 100 % ครับ ) |
ความคิดเห็นที่ 14
|
09/08/2554 07:24 น. |
ผมว่าระดับพี่ท่านคงไม่ใช่แค่พอรู้แล้วละครับ ระดับพี่เนี่ยเทพๆๆแล้ว ผมจะรบกวนพี่ช่วยสอนทางโทรศัพท์หน่อยได้ไหมครับถ้าพี่มีเวลาว่างรบกวนขอเบอร์โทรติดต่อหน่อยนะครับ _/_ |
ความคิดเห็นที่ 15
|
11/08/2554 21:32 น. |
คงไม่ขนาดนั้นหรอกครับ แค่ชอบ + สนุกกับมัน เดี๋ยวคุณก็จะรู้เอง ฝึกเยอะๆ ศึกษาจากของคนอื่นบ้าง Help บ้าง Manual บ้าง เดี๋ยวก็เป็นครับ เบอร์โทรต้องขอโทษด้วยครับ ทิ้งเมล์ไว้ก็แล้วกันนะครับ เดี๋ยวผมติดต่อกลับ |
