» Webboard » PLC & ระบบคอนโทรล
01/09/2554 20:34 น. , อ่าน 6,977 ครั้ง
Bookmark and Share
การแปลง STL เป็น LAD ใน S7
PLC มือใหม่
01/09/2554
20:34 น.
เนื่องจากโปรแกรมใน FC เขาเขียนด้วยภาษา STL ซึ่งค่อนเข้าใจยากสำหรับมือใหม่

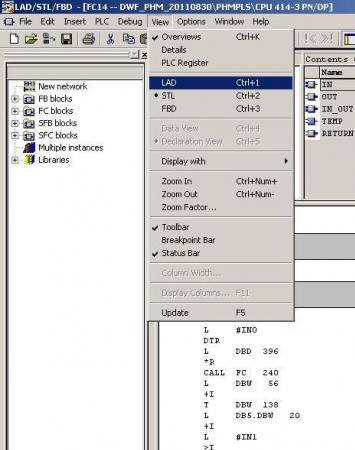

ผมเองได้พยายามคลิก(View)ให้แสดงผลในรูปแบบของ LADDER Diagram แล้ว
แต่ปรากฏว่า ไม่สามารถทำได้

ไม่ทราบว่าใครมีวิธีอื่นบ้างไหม ที่จะแปลงจาก STL เป็น LAD
รบกวนช่วยแนะนำหน่อยครับ
ความคิดเห็นทั้งหมด 3 รายการ |
ความคิดเห็นที่ 1
พอรู้บ้าง
01/09/2554
22:24 น.
 เท่าที่ทราบนะครับ ไม่สามารถเปลี่ยนได้หมดทุกคำสั่งครับ
เพราะภาษา STL ครอบคลุมไปมากกว่า LAD มาก
ดังนั้น จะแปลงได้เฉพาะ STL ที่มีคำสั่งเหมือนที่มีในภาษา LAD เท่านั้นครับ

เพิ่มเติ่มครับ ในภาษา LAD นั้น 1 Network จะมีเพียง 1 Output เท่านั้นครับ แต่ใน STL
สามารถมีได้หลาย Output ครับ ( ใน STL จะใช้เครื่องหมาย = )
เราสามารถ copy จาก 1 Network ของ STL ที่มีหลายๆ เครื่องหมาย =
มาเป็น 1 เครื่องหมาย = ต่อ 1 Network ใน LAD เราก็จะสามารถแปลงได้ครับ
(เพราะถ้าใน Network ของ STL นั้นๆ มีหลายเครื่อง = ก็จะไม่สามารถ แปลงเป็น LAD ได้ครับ) ต้องก๊อปมาเป็นหลายๆ Network ก่อนครับ
ความคิดเห็นที่ 2
พอรู้บ้าง
01/09/2554
22:31 น.
 เพิ่มเติมครับ
ถ้าเราต้องการรู้ว่าคำสั่งนี้มันทำงานยังไง เราก็เอาเมาส์ไปลากครอบให้มันเป็นสีฟ้า
แล้วกด F1 ครับ ก็จะรู้ว่ามันทำงานยังไง + มีตัวอย่างด้วยครับ

เช่น >I ก็คลิกเมาส์ครอบมันซะ แล้วก็กด F1

ไม่่รู้ว่าจะช่วยได้รึป่าวนะครับ ลองศึกษา ดูก็ได้ครับ STL แรกๆ ผมก็งงเหมือนกัน
( ตอนนี้ก็ยังงงอยู่ ) แต่ทำไงได้ บางครั้งไปเจอ ก็เลยต้องทำความเข้าใจกันหน่อย

โชคดีครับ
ความคิดเห็นที่ 3
korn
28/05/2555
16:37 น.
 ผ่านมาขอให้ข้อมูลเพิ่มครับ S7 วงจรในรูปแบบ Ladder นั้น สามารถจะมีมากกว่า 1
Coil ก็ได้ครับ ใน1 Network แต่ถ้าเป็น S5 ทำไม่ได้ครับ
