Function N ในเบรคเกอร์ Tmax
19/04/2555 10:46 น. |

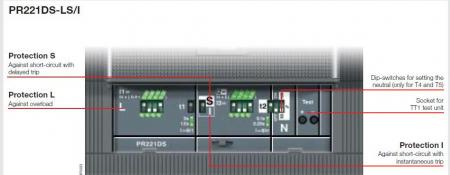

ผมสงสัยว่า ฟังก์ชั่น N ในรูปข้างล่างหมายความว่าอย่างไร และควรจะเซ็ทอย่างไรครับ รบกวนผู้รู้ด้วยครับ |
ความคิดเห็นทั้งหมด 4 รายการ |
ความคิดเห็นที่ 1
|
19/04/2555 16:29 น. |
ไม่เก่งเรื่องนี้เท่าไหร่เพราะไม่ได้เรียน power system มาแต่เคยทำงานเกี่ยวข้องกับ circuit breaker ยี่ห้ออื่นมาบ้างครับ search ในModel ใน netจึงได้ทราบว่า ตัวนี้เป็น ของ ABB ส่วน N, L,S ในรูป เป็น interupting rate ของ breaker ซึ่ง แต่ละ N, L, S breakerจะทำงานใน range ของกระแสที่ต่างกัน ต้องเลือกใช้ให้ถูกกับระบบไฟฟ้าที่ต้องการ เช่น N ของ TMAX T1 ที่ 220Vac จะทำงานในช่วงที่กระแส short circuit ช่วงเวลาสั้นสั้น ไม่เกิน 50 kA หาก เอาไปใช้ เหนืออุปกรณ์ไฟฟ้าที่มีโอกาสเกิด short circuit มากกว่านั้นก็จะไม่ปลอดภัยไม่ช่วยป้องกันอุปกรณ์ไฟฟ้านั้นได้ หรือไปติดใต้ breakerที่มีค่า interupting rate สูงกว่าบางครั้งก็มีโอกาสตัวbreaker main ทริปก่อนbreaker ตัวล่าง เป็นเรื่องของ power coordination การจัดลำดับการทริปของ breaker ให้เป็นลำดับขั้นครับ ส่วนค่าที่ปรับใน breaker อ่านไม่ออกเพราะตัวหนังสือเล็ก เท่าที่เคยเห็น จะมีตัวจำกัดกระแสshort circuitในระบบ บางที่ก็เป็นแบบคงที่ บางทีก็เป็นแบบปรับได้ หากปรับได้ก็หมายถึงเราปรับได้ไม่เกินค่าสูงสุดของตัวจำกัดกระแสนั้น แล้วแต่ระบบที่ใช้ว่า sensitive ขนาดไหน ที่ปรับอย่างอื่น ก็มี ปรับ curve กราฟ ของ กระแส ต่อ เวลา ต้องดูกราฟของ breaker นั้น บาง ตัวจะกำหนดได้ ให้ ทำงานเป็น ลิเนียร์ หรือเป็น ฟังก์ชั่น กราฟ บางตัวก็ปรับ short time pick up current กับ long time pick up current ได้ ต้องดูคู่มือแต่ละ Modelให้ละเอียดครับ |
ความคิดเห็นที่ 2
|
19/04/2555 23:17 น. |
ขอบคุณครับสำหรับคำตอบ แต่มีข้อสงสัยว่า เท่าที่อ่านจาก ข้อมูลในคู่มือบอกว่าเป็น Neutral Protection ซึ่งทำให้ไม่เข้าใจว่าจะป้องกันได้อย่างไร เพราะมีสายไฟเข้า 3 เส้นและออกอีก 3 เส้น โดยเฉพาะที่ตำแหน่งของมัน จะมีดิพสวิท ปิด-เปิดให้เลือก โดยเฉพาะถ้า เปิด ก็จะมีเปอร์เซนต์ 50 กับ 100 กลัวว่าถ้าไม่เข้าใจเกิดเบรคเกอร์ทริปขึ้นมาแล้วจะวิเคราะห์หาสาเหตุไม่ถูก ไม่ทราบว่าพี่ๆท่านใดมีความคิดเห็นเพิ่มเติมไหมครับ / ขอบคุณครับ |
ความคิดเห็นที่ 3
|
30/04/2555 16:10 น. |
ตัว Breaker กับตัว trip unit คนละส่วนครับ ถึงแม้ breaker จะต่อเข้า 3 สาย ออก 3 สาย แต่ดูจาก trip unit รุ่นในรูป ต้องต่อ N ct มาเข้าที่ตัว trip unit ต่างหากด้วยครับ ถ้าเข้า 3 สายออก 3 สายไม่มี n จะต้องเป็น trip unit รุ่น PR221MP ครับ |
ความคิดเห็นที่ 4
|
03/05/2555 11:05 น. |
แสดงว่า เขาใส่ Trip Unit ไม่เข้ากับเบรคเกอร์ใช่หรือเปล่าครับ หรือต้องหา CT ไปจับสายนิวตรอลแล้วนำมาต่อเข้าชุด Trip Unit |
