» Webboard » มอเตอร์ การควบคุมมอเตอร์ และ ไดร์ฟ
05/06/2555 12:33 น. , อ่าน 30,285 ครั้ง
Bookmark and Share
หากระแสHeater
เหล็กกล้า
05/06/2555
12:33 น.

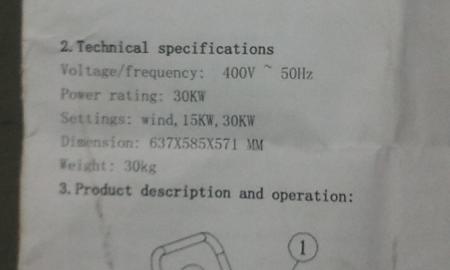

 Heater ที่ตัวโครงระบุ 15KW-30KW 400VAC หากระแสได้อย่างไรครับ
ความคิดเห็นทั้งหมด 12 รายการ |
ความคิดเห็นที่ 1
เหล็กกล้า
05/06/2555
13:25 น.
ข้อมูลที่เค้าให้มากับกล่องครับ
ความคิดเห็นที่ 2
acilis
05/06/2555
14:40 น.
 30000W = 1.732*400*I
I=(30000/(1.732*400))
I = 43.30 A คิดที่ระบบไฟฟ้า 3 เฟส 400 โวลต์
ฮีตเตอร์คุณภาพเป็นเช่นไรวัดค่าความต้านทานได้นะครับ เช่นคาร์จทริดฮีตเตอร์ 1500 วัตต์ 380 โวลต์ ดูว่าเจ้าแท่งกลมๆเนี่ยประสิทธิภาพเป็นอย่างไร คำนวณนะ R= (380*380)/1500 = 96.27 Ohmจากนั้นนำมิเตอร์มาวัดค่าความต้านทานของฮีตเตอร์ถ้าผลต่างบวกลบohmมาก-น้อยเกิน 5%ประสิทธิภาพการทำงานต่ำไปนะครับ
ความคิดเห็นที่ 3
เหล็กกล้า
05/06/2555
17:22 น.
 ขอบคุณมากครับ คุณacilis

ทีนี้งานช้างมาก เพราะผมไม่ถนัดทางด้านนี้ แต่ที่ทำงานทางบริษัทต้องการทำความร้อนในโกดัง คงต้องให้ผู้อื่นทำแน่นอน เพราะheater สั่งมา25เครื่อง 43.30A คิดแค่เครื่องเดียว 1.25x43.30=54.125 คงมีอุณหภูมิอีก แล้วสายป้อนจะขนาดไหนเนี้ย
ความคิดเห็นที่ 4
acilis
05/06/2555
22:11 น.
 คุณเหล็กกล้า สายฮีตเตอร์เป็นสายทนความร้อนครับ เป็นสายถักหุ้มฉนวน แล้วแต่การออกแบบนะครับ พวกเราเป็นเพื่อนร่วมอาชีพกัน ช่วยบอกๆกัน อันไหนพอรู้ผมก้อช่วยตอบ สิ่งไหนไม่ทราบผมก็สอบถามครับ ขอให้โชคดีนะครับ เพื่อนสมาชิกร่วมอาชีพ เดี่ยวอาจมีท่านอื่นๆเข้ามาช่วยวิเคราะห์กันต่อไป
ความคิดเห็นที่ 5
เหล็กกล้า
06/06/2555
19:53 น.
 ขอบคุณครับ แต่แจ้งเค้าไปแล้วล่ะ งานระบบคงเกินกำลังผม อิอิ
ว่าแต่กระแส54A เอามาคูณ25เครื่อง กระแสเยอะอย่างนี้ ผมรู้มาว่าหม้อแปลงแค่500KVA ขณะที่ท่าน ผจก.ดันอย่างเดียว แค่คิดว่าซื้อสายมาต่อๆๆๆๆแล้วก้อต่อ อยากอะไร แกไม่รู้เนอะ
ความคิดเห็นที่ 6
ช่างวรเดช
07/06/2555
17:37 น.
ใช้งานทำอะไรครับ ลวดความร้อนขนาด บะละหึ้ม เนี่ย
อยากรู้จัง อิอิ
ความคิดเห็นที่ 7
เหล็กกล้า
07/06/2555
19:31 น.
ทำความร้อนในโกดังครับ คือท่าน ผจก. แกชอบทำก่อนไม่ถามใคร ไปสั่งเครื่องมาแต่ไหนไม่รู้ แล้วมาสั่งให้เดินสาย ต่อๆๆ เข้าไป ทีนึ้ผมว่าขอดูเครื่องก่อน พอแกะกล่องเป็นheater แต่คนอื่นคิดแค่พัดลม จะทำกันอย่างเดียว ผมเลยคิดกระแส ตามที่ถามไว้ด้านบน เพราะไม่มั่นใจว่าheaterใชัสูตรไหน แต่ได้เหมือนกันคือ 30000/1.732x400= 43.3A แล้วบอกแกว่าให้คนอื่นคิดอีกก้อได้
43.30x25=1082A
ความคิดเห็นที่ 8
ช่างวรเดช
09/06/2555
10:50 น.
 แล้วหม้อแปลง ที่มีอยู่ ไหว ไม๊

ตู้จ่ายไฟอีกหละ เหอเหอ
ความคิดเห็นที่ 9
เหล็กกล้า
09/06/2555
17:41 น.
 ช่างวรเดชครับ ลองช่วยคำนวณให้หน่อยนะ ต้องแยกกี่ตู้ สายไฟจากตู้MDBไปโกดัง400เมตร ส่วนหม้อแปลงตั้งอยู่ใกล้กับMDB ความยาวขนาดนี้ต้องคำนวณแรงดันตกด้วยเปล่าครับ [ขนาดหม้อแปลงค่อยว่ากัน]ขอบคุณมากครับ
ความคิดเห็นที่ 10
ช่างวรเดช
09/06/2555
22:59 น.
เห้อ หาเรื่อง ซะไม๊ หล่ะ
การคำนวณกับผมเนี่ย มัน ไม่ค่อยถูกกัน เหอเหอ
แต่ไม่เป็นไร ตอบเท่าที่รู้ แล้วกัน อิอิ ก็ เรามัน ทำ มากกว่า พูด นิ
การที่จะทำงานตัวนี้มันมีตัวประกอบดังนี้
(ช่วยเติมส่วนที่ว่าดังกล่าวให้ด้วยนะ)


1 ความร้อนที่เครื่องทำได้ CFM เท่าไร(น่าจะดูได้จากเครื่องเป่าลมร้อน)
2 Temp ที่ต้องการอบ เท่าไร
3 อุณหภูมิรอบข้าง เท่าไร
4 เครื่องทำความร้อน 30KW 400V กี่เฟส ครับ


ส่วนความสงสัย ว่า ทำไมถาม มากจัง(ว๊ะ) อิอิ เผื่อคนรู้จริง เขาจะได้มาแจมมั่ง งั้ยยย...
ความคิดเห็นที่ 11
mixed
12/06/2555
11:14 น.
 โหลด heater = 43.30 A จำนวน 25 ชุด
1. ขนาด MCB = 1.25x43.30 = 67.65 A เลือก MCCB 80AT/160AF, 25kA@380/415V ต่อ Heater 1 ชุด
2. Cable to Heater 3Cx16 sq.mm.,CV ( Current rating = 86A @ free air)
3. Main CB = 43.3x25x1.25 = 1353.125A เลือก ACB ขนาด 1600AT/AF
4. Transformer = 1353.125x400x1.732 = 937.445kVA เลือก Transformer ขนาด 1000kVA แรงดัน 22kV/400-230V
ความคิดเห็นที่ 12
acilis
22/12/2561
08:40 น.
 heater 200v ใช้สูตรคำนวณกระแสเหมือน 380 มั้ยครับ
ความคิดเห็นทั้งหมด 12 รายการ |
