การส่งไฟล์ NC จาก Com ไป CNC M/C โดยใช้สาย LAN แบบ CAT-5 ผ่านโปรแกรม ComNc3
13/11/2555 13:00 น. |

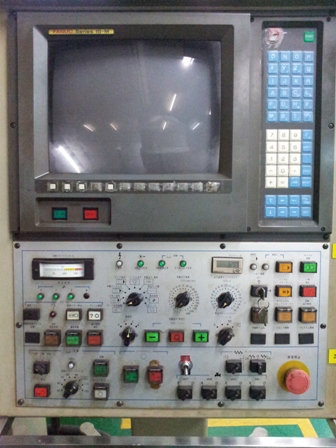

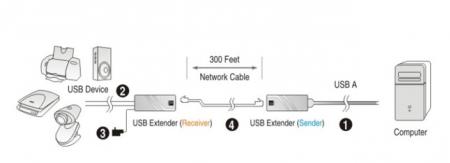

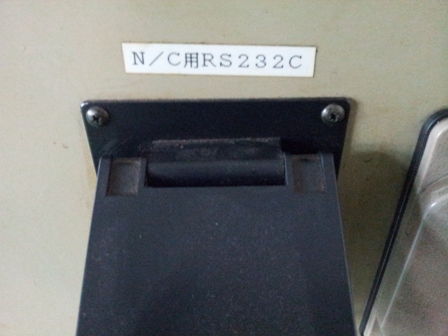

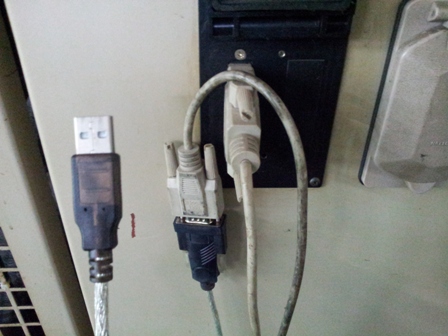

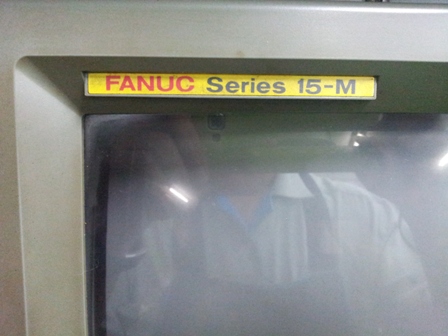

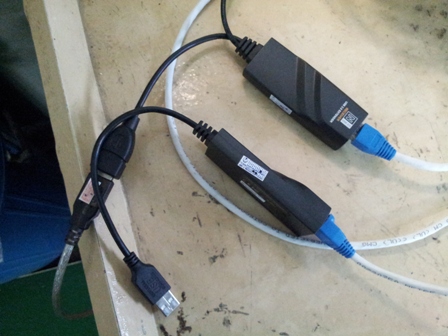

https://www.9engineer.net/index.php?m=webboard&a=show&topic_id=20241 ตอนนี้เครื่องผมส่งโดยใช้โปรแกรม ComNc3 แต่ปัญหามีอยู่ว่า ต้องถอดโน๊ตบุ๊คออกเพื่อไปใกล้ๆเครื่องแล้วต่อสายจาก Port USB ไปเข้า Port RS232C ซึ่งระยะทางจากโต๊ะทำงานถึงเครื่องไกลมากๆ ( ก่อนหน้าต่อตามรูปที่ 4 ปลายสายต่อเข้า Com ปกติ ) เบื้องต้นผมเลยลองซื้อตัวเพิ่มสัญญาณ มาแล้วลองต่อดู ปรากฏว่า มองไม่เห็น Port ของเครื่องจักร ( ตามรูปที่ 5 คือปลายสาย USB ต่อเข้ากับตัวส่งสัญญาณ ผ่านสาย LAN เข้าตัวรับ แล้วเข้า Com ) วิธีการต่อตามรูปที่ 6 ปล. 1. ผมลงตัว Driver เข้าที่คอมแล้วนะครับ 2.รูปที่ 1-3 เป็นชุด Control Fanuc ที่ใช้ ไม่ทราบว่ามีวิธีการแก้ไขอย่างไรบ้างครับ รบกวนด้วยครับ |
ความคิดเห็นทั้งหมด 9 รายการ |
ความคิดเห็นที่ 1
|
13/11/2555 13:01 น. |
|
ความคิดเห็นที่ 2
|
13/11/2555 13:01 น. |
|
ความคิดเห็นที่ 3
|
13/11/2555 13:02 น. |
|
ความคิดเห็นที่ 4
|
13/11/2555 13:02 น. |
|
ความคิดเห็นที่ 5
|
13/11/2555 13:02 น. |
|
ความคิดเห็นที่ 6
13/11/2555 23:43 น. |
ผมยัง งงๆ กับ คำถาม อยู่นะ แต่หาก คุณใช้ อุปกรณ์ ตามภาพ ของรูปที่ 6 (ความเห็น 5) ตามความเห็นของผม คือ การแปลงสัญญาณ ของ RS-232 (ซึ่งเป็น สัญญาณ ในแบบ ของโมเด็ม (ซิงโครนัส / อซิงโครนัส) ไปเป็น สัญญาณของ ระบบแลน แล้วย้อนกลับ มันจะไม่สามารถ สื่อสารกันได้ เพราะ ความสำคัญของการส่งสัญญาณ ผ่าน RS-232 คือ สายสัญญาณ Tx, Rx คือ ขาที่ 2, 3 หากมีการทำ Protocol Checking จะใช้ ขาที่ 4, 5 และ หากตรวจสอบ ความพร้อมของแต่ละฝ่าย จะใช้ 6,8,20 ( ดังนั้น การทำ DNC จึงต้องมีการไขว้ ข้ามฝั่ง ให้อีกฝั่งหนึ่งทราบ) เขาจึงเรียก ระบบการส่งเป็นแบบ อนุกรม (Serial) แต่การส่งผ่าน สาย Lan ไม่น่าจะเป็น แบบอนุกรม และ Protocal จะเป็นคนละแบบกัน คำแนะนำ ใน คำถามเก่า ที่ให้ คุณใช้ สาย Lan แบบ Cat-5 มาเป็นสายสัญญาณ หมายถึง การต่อสาย ให้ใช้ สายแบบนั้น ไม่ใช่ สายไฟปกติ หรือ สายทองแดง แบบ 5-6 core เพราะมันคนละราคา และ สาย Lan ออกแบบมาเพื่อให้สัญญาณ หายน้อยลง ไม่ใช่ ใช้สายแลน ที่มี หัวต่อ แบบ RJ-45 ตามภาพ 5 ที่จะทำให้ การตรวจสอบสัญญาณ หายไป และ หากคุณใช้ สายแลน เกรดดี ความยาวของสาย คุณสามารถลากได้ยาวเป็น 100 เมตร (แม้ว่า ของเดิมผมจะเคยบอกว่า 40 เมตร เพื่อเซฟตี้ ) และหาก คุณต้องการ ขยายสัญญาณของ RS-232 (Serial interface) คุณไปซื้อตัวขยาย ของ RS-232 เลยดีกว่า แทนที่ จะมาใช้ อุปกรณ์ ตาม ภาพ 5 ( ไม่รู้ใครแนะนำ ) อุปกรณ์ มีขาย ทั้งที่ เซียร์รังสิต, พันทิพย์, ฟอร์จูน, พาราไดซ์/ซีคอน โดยจะเป็นของ ยี่ห้อ มาโครแคร์ (Macro Care) หรือ แม้แต่ ร้านย่อย ที่ขายอุปกรณ์เกี่ยวกับ สายสัญญาณ บางร้าน (อาจเป็น ของ ยี่ห้ออื่น เช่นกัน ) ลองหาดูครับ ประเด็น ที่ 2 ตอนที่ ผมทดสอบตัวแปลง USB-RS232 ผมเจอปัญหาว่า Com Port ที่เครื่องตั้งให้ มันเป็น Com9 ทำให้โปรแกรม ส่งของผม มองไม่เห็น Com Port เบอร์ 9 จึงต้องเข้าไปแก้ โดยตรง ที่ Control panel ใน device เพื่อกำหนดค่าของ Comm Port ที่ตัวแปลงสัญญาณ ได้รับจาก คอมฯ ให้เปลี่ยนเป็น Com 2 หรือ 3 หรือ 4 ได้ เพิ่มเติม ถามต่อได้ ว่างแล้ว จะมาดูให้ |
ความคิดเห็นที่ 7
|
16/11/2555 15:14 น. |
อ.สืบศักดิ์ครับ ตอนนี้ผมส่งข้อมูลได้แล้วครับ แต่ปัญหาที่เจอต่อมาคือ จากโปรแกรม 20 Kb ใช้เวลาส่ง 5 นาที แต่พอสายยาวขึ้นเวลาเพิ่มขึ้น ประมาณ 30-40นาที อันนี้มีวิธีแก้มั้ยครับ |
ความคิดเห็นที่ 8
|
16/11/2555 22:05 น. |
ก็มันมี อุปกรณ์ขยายสัญญาณ อย่างที่บอกไง ลองไป ถามร้านพวกนี้ ดูซิ แต่ หากจะใช้ แบบห้อยคอ เสียบแฟลซไดร์ฟ เหมือนที่ เคยมีคนตอบใน กระทู้เก่า ก็ติดต่อ คุณอำนาจ ขำเพ็ง 081-441-2726, 081-351-8301, 084-707-4571 (ไม่รู้เบอร์ไหน เป็นเบอร์ตรง) โทรไปคุยกันเอาเอง ไม่ต้องบอกว่า ผมให้เบอร์ก็ได้ จะได้ ต่อรองราคากันสะดวกใจ (หากเกรงว่า ผมจะได้ ค่าคอมฯ จากเขา) |
ความคิดเห็นที่ 9
|
15/03/2559 18:32 น. |
พีผมลองแล้วไม่ได้น่ะคร่า ช่วยบอกการติดตั้งน่อยคร่า จะส่งโปรแกรมจากโน๊ตบุ๊กลงเครื่องนะคร่า ต้องทำอย่างไรบ่าง ต้องแปลง com port ตรงไหลอย่างไร |
