» Webboard » ซีเอ็นซี เครื่องจักรกล เครื่องมือกล แม่พิมพ์
24/01/2556 15:41 น. , อ่าน 12,908 ครั้ง
Bookmark and Share
ปัญหากลึงเกลียวองศาครับ
gobgab
24/01/2556
15:41 น.
 ช่วยอธิบายG Codeการกลึงเกลียวเป็นองศาหน่อยครับ(ผมงงตรงค่าR0.0 มันคือค่าอะไรครับ)
G92 X0.0 Z0.0 R0.0 F0.0 ;
X0.0;
ความคิดเห็นทั้งหมด 8 รายการ |
ความคิดเห็นที่ 1
สืบศักดิ์
24/01/2556
19:17 น.
 ถ้า ผมจำไม่ผิด

ค่า R เป็นค่าความสูงที่ยกพ้นชิ้นงาน

ตอนสุดระยะกลึงเกลียวในแต่ละรอบ มิใช่หรือ ?

ลองดู ตามภาพของ คำสั่ง ซิ
ความคิดเห็นที่ 2
PHAO
25/01/2556
00:58 น.
 R- คือกลึงเกลียวตัวผู้ ( ต้นเล็กปลายใหญ่ ) R+ คือกลึงเกลียวตัวเมีย ( ต้นใหญ่ปลายเล็ก ) เป็นค่ากำหนดในงาน PIPE THREAD แต่ใน Machining Center R คือ ค่ายกเหนืองานของวัฎจักรงานเจาะ ( G81,G82 ) ลองดูนะครับ
ความคิดเห็นที่ 3
gobgab
25/01/2556
08:30 น.

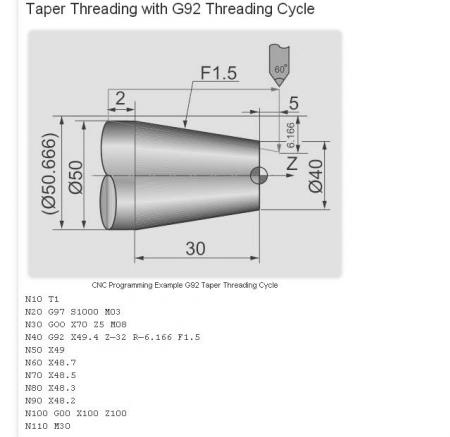

ตามภาพนะครับค่าRมันเท่ากับR-6.166แต่ผมลองเขียนเส้นในCADแล้วมันไม่ตรงกันครับ
ผมขอขอบคุณอาจารย์ทั้งหลายที่ให้คำตอบครับ
ความคิดเห็นที่ 4
สืบศักดิ์
01/02/2556
16:35 น.
 ภาพที่คุณ เอามาให้ ดู จากเว็บนี้
http://www.helmancnc.com/cnc-fanuc-g92-threading-cycle/

ตอนแรกก็งง แต่ไม่มีเวลาคำนวณ หากมองภาพให้ดี( ต้องไปดูในเว็บแทน นะเนี่ย)
จะเห็นว่า ความสูงของเทเปอร์ หรือ ค่า R หรือ I (ตามที่บอกไว้ในเว็บ)
มาจาก การคำนวณระยะ จาก Dia.50 ที่ Z-32 บวกกับ ระยะก่อนเข้างาน 5 มม.

น่าจะคำนวณความสูง ได้เท่ากับ 6.166

(ผมไม่มีเวลาคำนวณให้ ลองค่อยๆพิจารณา ดู ได้ค่าอย่างไร ลองบอกหน่อย )

อย่างไรก็ดี หากจะให้ แน่นอน ควรเปิด คู่มือโปรแกรมของ รุ่นนั้นด้วยว่า
คำสั่ง กลึงเกลียวองศา มีคำสั่งอื่นอีกหรือไม่ เช่น
G32, G33,G76

ความคิดเห็นที่ 5
สืบศักดิ์
01/02/2556
16:37 น.
 ขออภัย สำหรับ คำตอบแรก ที่ผิดพลาด เพราะไม่มีเวลาตรวจสอบ คำตอบ
ตอบจากความจำ บางทีก็ หลงๆลืมๆ ได้ คนแก่ ก็ยังเงี้ย แหละ

เพราะตอนนั้น กำลังวุ่นอยู่กับ การติดตั้ง CNC Profile Grinding อยู่
ความคิดเห็นที่ 6
gobgab
02/02/2556
08:36 น.
 ต้องขอขอบคุณท่านอาจารย์ทุกคำตอบมากครับผมกลึงเกลียวองศาได้แล้วครับ
ความคิดเห็นที่ 7
bank23
04/06/2556
17:24 น.
 ผมมีปัญหา กลึงเกลียวtapper รบกวนสอบถามหน่อยครับ คือ ลักษณะเกลียวที่กลึงเสร็จผิวแตกเป็นขุยๆ อ่ะครับ ควรแก้ไขยังไงอ่ะคับ วัสดุเป็น SUS ผมใช้ Vc=50 กลึงเกลียวขนาด 1นิ้วอ่ะครับ ใช้เม็ดกลึงเกลียวของ Kyocera อ่ะคับ ขอรบกวนหน่อยนะคับ
ความคิดเห็นที่ 8
keng
22/07/2562
22:12 น.
 ช่วยอธิบายวิธีการคำนวณหาค่า R ด้วยคับ
ความคิดเห็นทั้งหมด 8 รายการ |
