สายไฟมอเตอร์เสียหายจากความร้อน ขอคำแนะนำครับ
10/11/2557 17:57 น. |

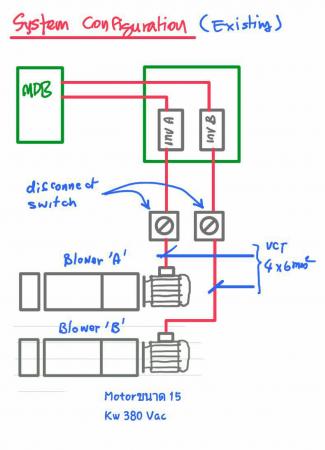

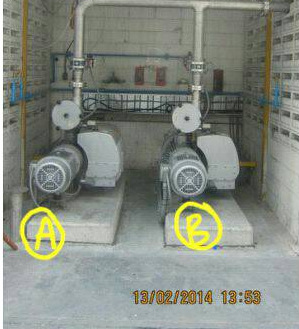

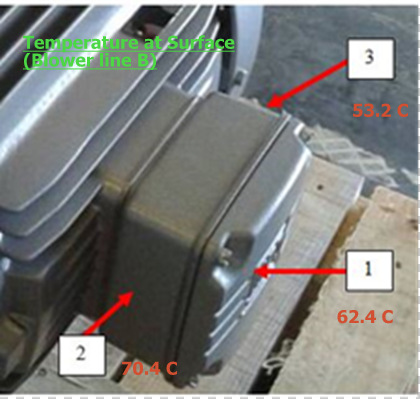

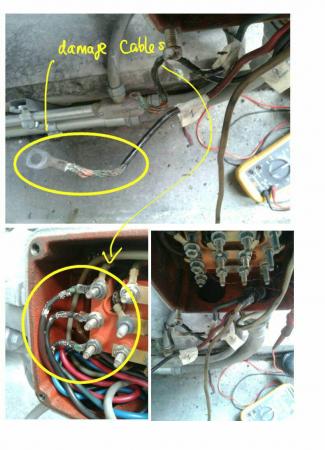

ทางผมได้ติดตั้งSuction blowerขนาด 15 kW สองตัว โดยทั้งสองตัวจะเดินสลับกัน โดยการDrive Motor จะDrive ผ่าน VSD ติดตั้งใช้งาน มาตั้งแต่เดือนกุมภาพันธ์ที่ผ่านมา เมื่อสองอาทิตย์ก่อน พบว่าสายไฟที่ต่อมอเตอร์มีความเสียหาย ซึ่งน่าจะเกิดจาก ความร้อนในกล่องTerminal box ดูแล้ว เสียหายทั้งสายของPowerที่จ่ายให้มอเตอร์ และสายที่ต่อออกจากขดลวดครับ กระแสที่วัดได้ตอนใช้งานประมาณ 25 แอมป์ อยากทราบสาเหตุที่เป็นไปได้ สำหรับปัญหานี้ครับ ขอบคุณครับ |
ความคิดเห็นทั้งหมด 13 รายการ |
ความคิดเห็นที่ 1
|
10/11/2557 17:59 น. |
|
ความคิดเห็นที่ 2
|
10/11/2557 18:01 น. |
|
ความคิดเห็นที่ 3
|
10/11/2557 18:03 น. |
|
ความคิดเห็นที่ 4
|
10/11/2557 18:08 น. |
|
ความคิดเห็นที่ 5
|
10/11/2557 18:10 น. |
|
ความคิดเห็นที่ 6
|
10/11/2557 18:17 น. |
เท่าที่หาอ่านดูจากข้อมูลหลายๆที่ บอกว่า การต่อด้วยInverterนั้น จะทำให้มอเตอร์มีความร้อนสูงกว่าการต่อด้วย Υ-Δ จะเป็นผลจากเรื่องนี้หรือไม่ครับ หรือควรต่อด้วย Υ-Δ เนื่องจากพอใช้งานจริงๆแล้ว ไม่เคยต้องปรับความถี่ ใช้ 50 Hz ตลอดครับ |
ความคิดเห็นที่ 7
|
10/11/2557 22:15 น. |
ขอข้อมูลเพิ่มเติมหน่อย ดังนี้ 1) ถ้าเป็นไปได้ขอดูแผ่นป้าย (Name plate ) ของมอเตอร์ 2) ช่วยวัดกระแสให้หน่อยว่าขณะมอเตอร์ทำงาน กินกระแสเท่าไหร่ 3) ช่วยวัดหรือดูแรงดันเอาพุทที่ออกจากอินเวอร์เตอร์ให้หน่อยว่าเท่าไหร่ 4) ใช้อินเวอร์เตอร์ยี่ห้ออะไร รุ่นไหน และเซ็ต switching frequency เท่าไหร่ thanks |
ความคิดเห็นที่ 8
|
10/11/2557 22:35 น. |
2)กระแสมอเตอร์วัดจากอีกตัว (ตัว B) ประมาณ 25 Ampครับ ตัว A ไม่ได้ทำงานตอนที่พวกผมเข้าไปดูครับ ทางPlant เดินตัว B ไปก่อน 3)ส่วน Voltที่outputจากInverter วัดที่ตัว B ประมาณ 435 Volt ครับ 4) Inverter ทราบแต่ว่าเป็นของ ABB ครับ รุ่นผมต้องสอบถามทางไฟฟ้าอีกทีพรุ่งนี้ครับ รวมถึงการSetค่า ขอบคุณครับ อยากเรียนถามเพิ่มเติมว่า จากสภาพของมอเตอร์ที่เห็น ต้องเอาไปทำอะไรบ้างครับ สามารถส่งซ่อมแล้วกลับมาใช้งานได้อีกหรือเปล่าครับ |
ความคิดเห็นที่ 9
|
10/11/2557 23:08 น. |
|
ความคิดเห็นที่ 10
|
11/11/2557 09:54 น. |
เท่าที่ดูจากแผ่นป้าย พอจะเห็นอะไรบางอย่างดังนี้ 1 ) มอเตอร์ตัวนี้ ไม่ใช่มอเตอร์มาตรฐานทั่วไป ไม่ใช่ standard motor หรือไม่ใช่มอเตอร์แบบ 4 โพลทั่วไป มอเตอร์ตัวนี้หากคำนวนจากสูตรจะเป็นมอเตอร์แบบ 6 โพล 120*F(50Hz)/speed (980) = 6 Pole มอเตอร์ตัวนี้ออกแบบมาสำหรับประยุกต์ใช้กับงานที่ต้องการความเร็วต่ำแต่แรงบิดสูง คำถามแรกเลย ทำไมเลือกใช้มอเตอร์ชนิดนี้กับ Suction blower ... อุปกรณ์นี้มาจากต่างประเทศหรือทำในไทย 2) มอเตอร์ตัวนี้ออกแบบมาให้ใช้งานได้ 2 ความถี่ คือ50และ60HZ แต่บ้านเราไฟ 50 HZ ตั้งนั้นมอเตอร์ตัวนี้ต่อได้3แบบ ΥY ,Δ และ γ โดยขึ้นกับแรงดันที่จ่ายให้มอเตอ์ 3) ถ้าไดร์ฟเป็นของ ABB แรงดันเอาพุต ก็น่าจะปรับได้ตั้ง 0- 380 V หรือ 0-เท่ากันแรงดันอินพุท..... ดังนั้นมอเตอร์ตัวนี้ควรต่อแบบ Y คำถาม... ตอนนี้มอเตอร์ตัวนี้ต่อแบบไหน (วิธีการต่อน่าจะมีบอกอยู่ที่ฝาครอบขั้วต่อของมอเตอร์) 4) การวัดแรงดันและกระแสจากอินเวอร์เตอร์ ด้วยมิเตอร์ธรรมดาอาจได้ค่าที่คลาดเคลื่อน ให้อ่านค่าจากตัวไดร์ฟ และช่วยให้ข้อมูลเพิ่มเติมดังนี้ 01.02: SPEED [rpm] = ? 01.03: FREQUENCY [Hz]=? 01.04: CURRENT [A] =? 01.05: TORQUE [%]=? 01.06: POWER [%]=? 01.07: DC BUS VOLTAGE V [V]=? 01.08: MAINS VOLTAGE [V]=? 01.09: OUTPUT VOLTAGE [V]=? |
ความคิดเห็นที่ 11
|
11/11/2557 10:21 น. |
ขอบคุณสำหรับความเห็น/คำแนะนำครับ 1) blowerตัวนี้ เป็นComplete setจากต่างประเทศครับ เป็นของBuschครับ ส่วนคำถามข้ออื่นๆ ผมต้องกลับไปถามข้อมูลทางไฟฟ้าอีกทีครับ แล้วจะรีบกลับมาตอบให้โดยด่วนครับ |
ความคิดเห็นที่ 12
|
11/11/2557 15:44 น. |

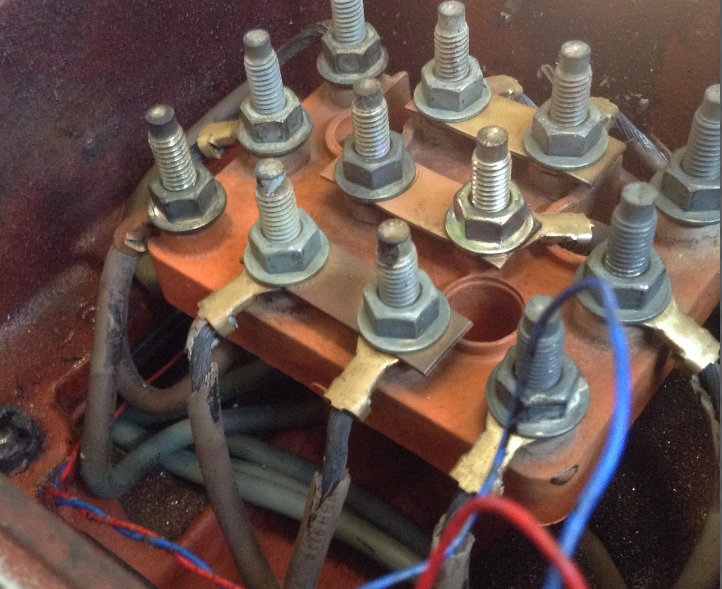

ข้อมูลเพิ่มเติมครับ การต่อเป็นแบบ Y ตามภาพครับ ส่วนข้อมูลอย่างอื่นต้องกลับไปเช็คที่หน้างานอีกทีครับ
|
ความคิดเห็นที่ 13
|
11/11/2557 18:43 น. |
|
