» Webboard » มอเตอร์ การควบคุมมอเตอร์ และ ไดร์ฟ
17/07/2558 10:05 น. , อ่าน 4,917 ครั้ง
Bookmark and Share
รบกวนสอบถามพี่ๆหน่อยครับเคยเห็นวงจรมอเตอร์แบบนี้ไหมครับ
กราฟ
17/07/2558
10:05 น.

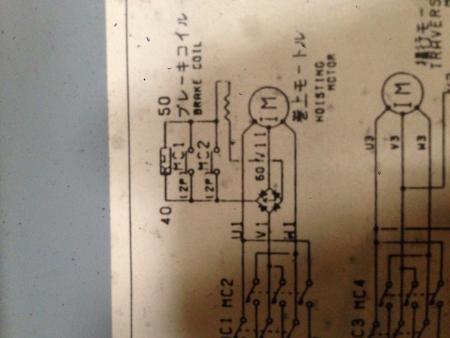

วงจรมี ไดโอดบลิด ขันอยู่ 1 line ครับ
อยู่ในรอกสลิง mitsu ครับ
ของเดิมเป็น 3 เฟส 200 v
ผมจะแปลงเป็น 3 เฟส 380 v มอเตอร์กลับสายแล้วครับแต่ไม่รู้จะทำอย่าไรกับตัวไดโอนนี้ดีครับ
ขอบคุณล่วงหน้าครับ
ความคิดเห็นทั้งหมด 6 รายการ |
ความคิดเห็นที่ 1
กราฟ
17/07/2558
12:26 น.

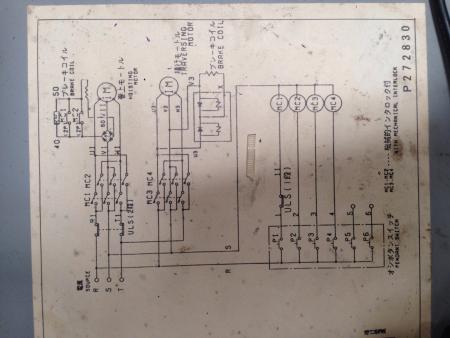

วงจรเต็มๆครับ
ความคิดเห็นที่ 2
ช่างซ่อมมอเตอร์
17/07/2558
16:47 น.
เท่าที่คิดได้น่าจะต้อง

1. ทำให้เบรคที่ทำงานด้วยกระแสมอเตอร์เปลี่ยนเป็นแรงดันแหล่งจ่าย
2. จากข้อ 1 พันคอยล์เบรกใหม่ โดยเอากระแสมอเตอร์มาคำนวณ
3. จากข้อ 1 เอาเพาเวอร์รีซิสเตอร์ มาต่ออนุกรมกับคอยล์เบรก โดยค่าโอห์มและเพาว์เวอร์คำนวณจากค่ากระแสมอเตอร์ และแรงดันแหล่งจ่ายที่ใช้

แนะนำแบบที่ 3 ที่ไม่ต้องไปโมเบรกดีกว่า แต่ก็ไม่ง่ายที่จะหา เพาเวอร์รีซิสเตอร์ตามที่ต้องการได้

หรือท่านใดมีคำแนะนำที่ดีกว่าครับ
ความคิดเห็นที่ 3
ณัฐวัฒน์
17/07/2558
21:24 น.
 มันเป็นเรคติไฟล์ครับเพื่อแปลงไฟจาก200เป็นDCเพราะเบรคหรือคอล์ยนั้นใช้ไฟDCน่าจะแค่ดึงไฟไปเพิ่มอีกหรือเอาสายนิวตรอนหรือดิน เมื่อวัดกับLแล้วได้200ครับของผมก็ซื้อแบบนี้มาครับเป็นมือสองญี่ปุ่นมาแปลงเหมือนกัน
ความคิดเห็นที่ 4
กราฟ
17/07/2558
23:17 น.
 ลองแบบพี่ณัฐวัฒน์แล้วครับเบรคเกอร์ทิปไดไอดบริด พังเลยครับ
แต่แบบพี่ช่างมอเตอร์ยังไม่ได้รองเลยครับ
แต่ผมงงอยู่ที่ว่าในวงจรเท่ากับเราจ่าย line ให้มอเตอร์ 2 เส้นป่าวครับเพราะ line ที่ผ่านบริดไม่น่าจะผ่านไปถึงมอเตอร์อะครับ
ขอบคุณสำหรับคำตอบนะครับ
ความคิดเห็นที่ 5
ช่างซ่อมมอเตอร์
20/07/2558
08:27 น.
ขอให้ความเห็นอย่างนี้ครับ
1. เรื่องเบรกเกอร์ทริป ไม่แปลกอะไร เพราะอย่างที่บอกไปแล้ว คอยล์เบรกตัวนี้ทำงานด้วยกระแสครับไม่ใช่แรงดัน ต้องมีกระแสค่าที่พอเหมาะสมไหลผ่านเบรกถึงทำงาน
2. เนื่องจากวงจรบริดยอมให้กระแสไหลผ่านได้ทางเดียวเฉพาะส่วนที่เป็นดีซี แต่ส่วนที่เป็นเอซีแล้ว ยังไงก็วิ่งกลับไปกลับมาครับ เลยทำให้มอเตอร์ยังไงก็มี ไฟ 3 เฟสจ่ายอยู่ (ลองไล่วงจรบริดดู)
3. กระแสมอเตอร์ เฟสที่มีบริดต่ออยู่อาจจะต่ำกว่าเฟส อื่นเพราะจะมีค่าความต้านทานของคอยล์เบรคต่อร่วมอยู่กับค่าความต้านทานขดลวดมอเตอร์
ความคิดเห็นที่ 6
กราฟ
21/07/2558
10:10 น.
 ขอบคุณครับพี่ช่างมอเตอร์ครับ
กระจ่างเลยครับ
ขอบคุณครับ
