สอนวิธีการดูว่ามอเตอร์ตัวนี้มีกี่ขั้วหน่อยครับ
04/03/2559 10:20 น. |
สอนวิธีการดูว่ามีมอเตอร์ว่ามีกี่ขั้ว 6p 8p 10p 12p ดูยังไงมีวิธีการต่อไหมครับ |
ความคิดเห็นทั้งหมด 7 รายการ |
ความคิดเห็นที่ 1
04/03/2559 14:52 น. |
จะให้ดูจากตรงไหนครับ ขดลวด หรือเนมเพลท คนอ่านซิ งง |
ความคิดเห็นที่ 2
|
04/03/2559 15:42 น. |
ดูขดลวดอะครับ ถ้าป้ายไม่มีอะครับ |
ความคิดเห็นที่ 3
|
04/03/2559 15:43 น. |
แล้วที่มีต่อแบบอนุกรม กับขนานคือไรหรอครับ |
ความคิดเห็นที่ 4
|
04/03/2559 16:13 น. |
ซึ่งจะเป็นสแปนปกติ คือ Short Pitch แต่ก็มีขดลวดไม่น้อยเหมือนกันที่เป็น Over Pitch สมมุติมอเตอร์มี 36 สล๊อต 4 โปล นำ 36/4= 9 (ค่าฟูลพิช) จะได้สแปน เป็น 1-10 สแปนนี้จะเรียกว่าค่าสแปนที่ฟูลพิช มอเตอร์โดยปกติจะพันแบบ สแปนที่ต่ำกว่าหรือมากกว่าฟูลพิช ด้วยเหตุผลที่ทำให้ฮาร์โมนิคที่เกิดขึ้นน้อยลง การพันด้วยสแปนฟูลพิช จะทำให้ประสิทธิผลของเส้นแรงแม่เหล็กสูงสุด ฉะนั้นเมื่อมีการพันสแปนที่กว้างกว่า หรือแคบกว่า จะต้องมีการชดเชยโดยการเพิ่มจำนวนรอบเพิ่มไปจากฟูลพิช เพื่อทำให้เส้นแรงแม่เหล็กเท่าเดิม การพันด้วยสแปนที่กว้างกว่า และจำนวนรอบเท่ากันเทียบกันระหว่าง สแปนกว้างและสแปนแคบ การพันด้วยสแปนที่กว้างกว่าจะใช้ลวดทองแดงที่มากกว่า ฉะนั้นมอเตอร์ส่วนใหญ่จึงออกแบบมาด้วยการพันด้วนสแปนที่แคบกว่า หรือ Short Pitch |
ความคิดเห็นที่ 5
|
04/03/2559 16:27 น. |

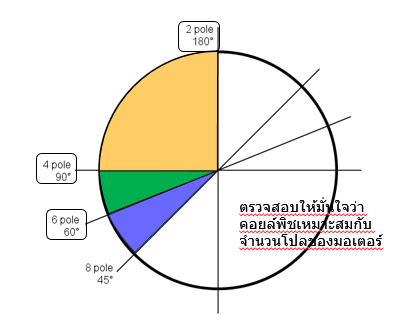

สีเหลืองจะเป็นระยะสแปนโดยประมาณ ของ มอเตอร์ 2 โปล สีเขียว สีน้ำเงิน จะเป็น 4 โปลและ 6 โปลตามลำดับ การดูสแปน ก็อาจจะไม่แน่เสมอไป เพราะต้องดูจำนวน ชุดขดลวดขดลวดประกอบกันด้วย ตัวอย่างเช่น มอเตอร์ 2 โปลก็จะมี 6 ชุด 4 โปลก็จะมี 12 ชุดและ 6 โปลก็จะมี 18 ชุด ซึ่งเป็นการพันแบบโปลปกติ หรือมีชื่อเรียกว่า Salient Pole แต่ก็ยังมีการออกแบบอีกประเภทหนึ่งที่ จำนวนชุดขดลวดเป็นครึ่งหนึ่งของแบบปกิตเช่นมอเตอร์ 4 โปลมี 6 ชุด หรือ 8 โปลมี 12 ชุด เราเรียกการออกแบบ แบบนี้ว่า โปลคู่เสมือน ซึ่งการดูว่าเป็น Salient Pole หรือ Consequent Pole (โปลคู่เสมือน) จะดูที่การต่อวงจร ต้น-ปลาย คงต้องใช้ประสบการณ์ และการเรียนรู้ พอสมควรถึงพอจะเข้าใจครับ ต้องลองศึกษาดู |
ความคิดเห็นที่ 6
|
04/03/2559 17:21 น. |
อยากศึกษาเพิ่มเติม ผมหาหนังสือหรือมีไฟล์มั้งไหมครับ |
ความคิดเห็นที่ 7
|
04/03/2559 17:37 น. |
ขั้นเบื้องต้น คงต้องเป็น 1. Electric Motor Repair คนเขียน Robert Rosenberg, B. S., M.A. (เล่มนี้ช่างมอเตอร์ส่วนใหญ่มี) 2. หลักการและวิธีพันมอเตอร์ คนเขียน อ.วันชัย นราเดช 3. จำชื่อไม่ได้ ของ อ.ทวาย สำเร็จ (ผมเองไม่มีเลยไม่รู้ชื่อหนังสือ) |
